三相稳压器：原理、技术选型与工业应用全解析2025

在工业生产、数据中心、医疗设备等关键场景中，三相电网电压的波动（如电压过高、过低、三相不平衡）会直接导致设备停机、精度下降甚至硬件损坏。三相稳压器作为保障电力系统稳定的核心设备，通过动态调节电压参数，为负载提供持续、可靠的三相电源。本文将从技术原理、核心类型、选型方法到实际应用，全面拆解三相稳压器的技术要点。

一、基础认知：三相稳压器的核心价值与适用场景

1. 为什么需要三相稳压器？

三相交流电因具有功率大、传输效率高、转矩稳定等特点，成为工业领域的主流供电方式。但实际电网受以下因素影响，易出现电压异常：

电网负荷波动：工厂启停大功率设备（如电机、变频器）时，会导致局部电网电压骤降或骤升；

输电线路损耗：长距离输电时，线路电阻会导致电压衰减，尤其在用电高峰期更为明显；

三相不平衡：部分负载（如单相焊机、照明设备）接入三相系统时，会导致三相电流、电压偏差，引发设备发热、效率降低。

三相稳压器的核心作用是：在输入电压波动（通常允许 ±10%~±20% 范围）或负载变化时，通过内部调节机制，使输出三相电压稳定在额定值（如 380V/220V），且三相不平衡度控制在 5% 以内，保障负载安全运行。

2. 适用场景划分

二、技术原理：三类主流三相稳压器的工作机制

目前市面上的三相稳压器主要分为参数调整型、自耦补偿型、开关电源型三类，其核心差异在于电压调节方式和适用场景，具体原理如下：

1. 参数调整型（伺服电机式）

工作原理

核心结构：由三相自耦变压器、伺服电机、电压检测电路、控制单元组成；

调节逻辑：电压检测电路实时采集输出端三相电压，若某相电压偏离额定值（如 380V±2%），控制单元驱动伺服电机转动，带动碳刷在自耦变压器的绕组上移动，改变绕组匝数比，从而调整输出电压至额定值；

三相平衡控制：通过独立检测三相电压，分别调节每相的匝数比，解决三相不平衡问题（可将不平衡度从 15% 降至 3% 以内）。

优缺点

优势：结构简单、可靠性高（平均无故障时间≥50000 小时）、波形失真度低（≤2%），适合感性负载（如电机）；

劣势：响应速度较慢（调节时间 100~500ms），不适合电压快速波动的场景；碳刷存在机械磨损，需定期维护。

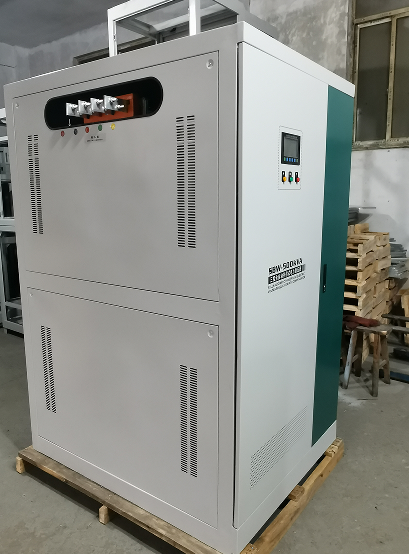

2. 自耦补偿型（补偿绕组式）

工作原理

核心结构：由主变压器、补偿变压器（含串联补偿绕组）、晶闸管（SCR）或接触器、检测控制电路组成；

调节逻辑：将补偿变压器的绕组与主电路串联，当输入电压波动时，检测电路计算电压偏差值，通过晶闸管控制补偿绕组的输出电压极性（升压或降压），与主电路电压叠加后，使输出电压稳定；

调节方式：采用 “分级调节” 或 “连续调节”，分级调节通过接触器切换补偿绕组抽头（精度 ±5%），连续调节通过晶闸管调压（精度 ±1%）。

优缺点

优势：响应速度快（20~100ms）、无机械磨损、过载能力强（可承受 120% 额定负载 1 小时），适合中大功率场景（10~500kVA）；

劣势：补偿绕组设计复杂，成本高于参数调整型；晶闸管调压可能产生少量谐波（需搭配滤波器使用）。

3. 开关电源型（PWM 控制式）

工作原理

核心结构：由三相整流桥、高频逆变器、变压器、PWM 控制器、滤波电路组成；

调节逻辑：先将输入的三相交流电整流为直流电，再通过 PWM 控制器控制逆变器，将直流电转换为高频交流电，经变压器变压后，再次整流滤波为稳定的三相交流电输出；

核心优势：通过高频 PWM 控制（开关频率 20~50kHz），可实现毫秒级（5~20ms）电压调节，且输出电压精度可达 ±0.5%。

优缺点

优势：稳压精度极高、响应速度最快、体积小（比传统机型小 30%），适合精密设备（如医疗仪器、半导体设备）；

劣势：转换效率略低（满载效率 90%~95%，传统机型 95%~98%）、成本高，大功率机型（＞100kVA）技术难度大。

三、关键技术指标：选型的核心依据

选型三相稳压器时，需重点关注以下 6 项指标，避免因参数不匹配导致设备故障或资源浪费：

1. 额定容量（kVA）

定义：稳压器长期稳定工作的最大输出功率，需根据负载总功率及负载类型选择；

计算方法：

纯阻性负载（如加热管）：额定容量 = 负载总功率（kW）× 1.0~1.1

感性负载（如电机、变频器）：额定容量 = 负载总功率（kW）× 1.2~1.5（因启动电流为额定电流 3~5 倍，需预留冗余）

混合负载：按功率占比加权计算，感性负载占比高时取上限；

示例：某生产线含 100kW 电机（感性）+50kW 加热管（阻性），则额定容量需≥100×1.5 + 50×1.1 = 205kVA，推荐选型 250kVA。

2. 输入电压范围

需匹配当地电网波动情况，常见规格有：

宽范围：304V~456V（±20%），适合农村、工业区等电网不稳定区域；

标准范围：323V~418V（±10%），适合城市电网或有初步稳压的场景；

注意：若输入电压波动超出稳压器范围，设备会触发保护（如停机或报警），需提前确认电网参数。

3. 稳压精度

定义：输出电压与额定值的偏差百分比，不同场景要求差异大：

工业负载：±2%~±5%（如机床、风机）；

精密设备：±0.5%~±1%（如医疗仪器、半导体光刻机）；

数据中心：±1%~±2%（保障服务器电源稳定性）。

4. 响应时间

定义：输入电压波动后，输出电压恢复至额定范围的时间，需根据负载对电压变化的敏感度选择：

普通工业负载：100~500ms（参数调整型可满足）；

动态负载（如变频器、充电桩）：20~100ms（自耦补偿型）；

精密负载：5~20ms（开关电源型）。

5. 三相不平衡度

定义：三相输出电压中，最大值与最小值之差占额定值的百分比，国标要求≤5%；

关键：若负载存在大量单相设备（如照明、焊机），需选择 “三相独立调节” 的稳压器（如参数调整型、开关电源型），避免因一相过载导致三相失衡。

6. 保护功能

必备保护：过压保护（输出电压超额定值 10%~15% 时触发）、欠压保护、过载保护、短路保护、过热保护；

可选保护：防雷保护（适合户外场景）、谐波抑制（搭配无源 / 有源滤波器）、缺相保护（避免三相设备缺相运行烧毁）。

四、选型与安装：避坑指南

1. 选型四步法

第一步：明确负载特性

统计负载总功率、类型（阻性 / 感性 / 容性）、启动方式（直接启动 / 星三角启动）；

重点关注 “冲击负载”：如电机启动时的瞬时功率，需确保稳压器的过载能力可覆盖（如 120% 过载 1 分钟）。

第二步：分析电网条件

测量当地电网的输入电压波动范围（连续监测 24 小时）、频率偏差（通常 50Hz±0.5Hz）、三相不平衡度；

若电网谐波含量高（如含大量变频器、电焊机），需选择带谐波抑制功能的稳压器，或额外配置有源滤波器。

第三步：匹配稳压器类型

第四步：校核附加需求

安装空间：开关电源型体积小，适合机房等紧凑场景；

远程监控：需支持 RS485/Modbus 协议，实现电压、电流、故障状态的远程监测；

备用电源：与 UPS 联动时，需确认稳压器的输出波形与 UPS 兼容（避免谐波干扰）。

2. 安装注意事项

接线要求：三相输入需按 “L1、L2、L3” 相序接线，中性线（N）必须可靠接地，接地电阻≤4Ω；

散热空间：稳压器周围需预留≥50cm 散热空间，避免阳光直射或靠近热源（如加热器）；

防雷措施：户外安装时，输入端需加装三相防雷器（浪涌电流≥20kA），避免雷击损坏内部元件。

五、维护与故障排查

1. 日常维护（每月 1 次）

外观检查：清洁机身灰尘，检查接线端子是否松动、线缆是否老化；

参数检测：用万用表测量输出三相电压，确认稳压精度是否在额定范围；

散热检查：检查风扇（若有）是否正常运转，通风口是否堵塞。

2. 定期维护（每年 1 次）

绝缘测试：用兆欧表测量输入 / 输出端与外壳的绝缘电阻，应≥2MΩ（500V 直流）；

部件检查：参数调整型需检查碳刷磨损情况（磨损量＞1/3 时更换）；自耦补偿型需检查晶闸管触发电路是否正常；

校准：通过稳压器的校准端口，重新标定输出电压精度（需专业人员操作）。

3. 常见故障排查

六、未来发展趋势

随着工业智能化、新能源普及，三相稳压器正朝着以下方向升级：

数字化控制：采用 DSP（数字信号处理器）替代传统模拟电路，实现更精准的电压调节和故障诊断；

模块化设计：支持多模块并联扩容，单模块故障时不影响整体运行，提高系统可靠性；

绿色节能：采用宽禁带半导体（如 SiC、GaN）器件，将转换效率提升至 98% 以上，降低能耗；

智能联动：与微电网、储能系统联动，实现 “稳压 + 储能” 一体化，应对电网断电等极端情况。

结语

三相稳压器作为电力系统的 “稳压卫士”，其技术选型和运维管理直接影响工业生产的连续性和设备安全性。在实际应用中，需结合负载特性、电网条件、成本预算综合决策，同时通过规范的安装和维护，最大化设备使用寿命。未来，随着数字化、绿色化技术的融入，三相稳压器将在新能源、智能制造等领域发挥更重要的作用，为高质量电力供应提供核心支撑。
