380V稳压器作为工业设备、车间生产线、大型商用设备的 “电力稳控核心”，接线是否规范直接影响设备安全与稳压效果。尤其三相电路接线涉及高压，需严格遵循 “安全前提、步骤清晰、检查到位” 原则。本文结合力威 380V 稳压器（如 SBW 三相大功率系列）的结构特点，提供从准备到排查的全流程接线指导。
一、接线前：3 大安全前提 + 2 项准备工作
安全是接线第一准则，未满足以下前提，严禁动手操作：
断电验电：确保输入端无电压
先断开 380V 电网总开关，用验电笔或万用表（交流电压档）检测输入端三根相线（A、B、C），确认电压为 0V 后方可操作。力威 380V 稳压器输入端均配有 “断电指示”，灯灭后再进行接线（部分型号自带锁止开关，需上锁防误合闸）。
资质要求：持证操作，禁止无证人员接线
380V 三相电路属于高压接线，需由持《电工特种作业证》的人员操作，避免因相位接错、绝缘破损引发短路或触电事故。
工具绝缘：检查接线工具安全性
使用绝缘手柄的螺丝刀（力矩扳手优先）、剥线钳，工具表面无破损；备好绝缘胶带、线号管（标注相线顺序），避免接线混乱。
准备工作：核对型号 + 理清线路
确认稳压器与负载匹配
检查力威稳压器的额定输入电压（需与电网 380V 匹配，允许 ±10% 波动）、额定功率（需≥负载总功率的 1.2 倍，如 100kW 负载需选 120kVA 稳压器），型号不符会导致接线后无法稳压或烧毁设备（力威产品机身贴有 “型号参数标签”，可直接核对）。
区分输入 / 输出 / 接地线
提前整理线路：
输入线：接电网的 3 根相线（A、B、C），线径需≥稳压器输入端子要求（如力威 SBW-100kVA 稳压器输入线径≥16mm² 铜芯线）；
输出线：接负载的 3 根相线（部分负载需零线 N，如带控制电路的设备），线径与输入线一致；
接地线：黄绿双色专用地线，线径≥6mm² 铜芯线，接稳压器接地端子（标有 “PE” 标识）。
二、核心接线步骤：分 4 步接好输入、输出、接地（以力威三相稳压器为例）

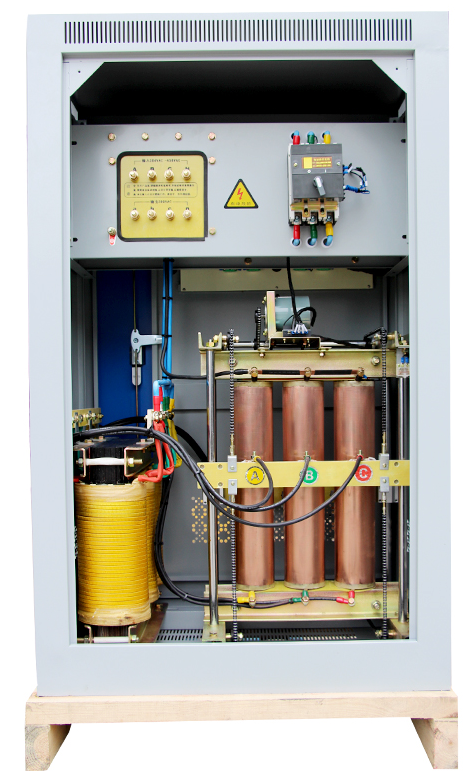

力威 380V 稳压器的接线端子采用 “分区设计”（输入端子在左侧，输出端子在右侧，接地端子在底部），且标注清晰（A/B/C 为相线，N 为零线，PE 为接地），按以下步骤操作：
步骤 1：连接接地线（关键！防触电）
优先接接地线，将黄绿双色地线一端剥去 10-15mm 绝缘层，插入稳压器底部 “PE” 端子孔，用螺丝刀顺时针拧紧（力矩需符合要求：4mm² 线对应 8-10N・m，6mm² 线对应 12-15N・m），另一端接车间接地极（接地电阻需≤4Ω）。
力威提示：部分型号自带 “接地保护装置”，若接地线未接好，稳压器会触发故障报警，无法启动。
步骤 2：连接输入线（接电网，三相三线 / 四线需区分）
三相三线制（无零线）：仅接 3 根相线
从电网总开关引出 3 根相线（黄绿红对应 A、B、C），分别剥去 10mm 绝缘层，对应插入稳压器左侧 “INPUT-A/B/C” 端子，紧固螺丝（确保线芯无外露，避免与相邻端子短路）。
三相四线制（需零线）：加接零线 N
若负载需 220V 辅助电源（如稳压器控制面板、负载的控制回路），需额外从电网引入淡蓝色零线，接入输入侧 “N” 端子（力威稳压器输入零线端子标有 “N”，与相线端子有明显间隔，防止接错）。
步骤 3：连接输出线（接负载，与输入相线对应）
输出线需与输入相线 “一一对应”（输入 A→输出 a，输入 B→输出 b，输入 C→输出c ），避免相位错乱导致负载（如电机）反转或烧毁。
将负载端 3 根相线（及零线，若需）接入稳压器右侧 “OUTPUT-A/B/C/N” 端子，紧固螺丝；
若负载功率较大（如≥50kW），输出线建议加装铜鼻子（压接牢固），再插入端子，防止大电流导致接线松动发热。
步骤 4：整理线路，检查端子紧固性
用绝缘胶带包裹外露的线芯（若有），将输入 / 输出 / 接地线按 “输入在上、输出在下” 整理，避免线路交叉缠绕；
再次检查所有端子：用手轻拉导线，确认无松动；用万用表通断档检测端子与导线的导通性，排除虚接。
三、接线后：3 步验证，确保稳压正常
接线完成后不可直接带载运行，需通过 “空载测试→负载测试” 确认：
绝缘电阻测试（防短路）
用兆欧表（摇表）检测输入对地、输出对地、输入对输出的绝缘电阻，要求≥2MΩ（潮湿环境≥1MΩ），若电阻过低，需检查是否有导线绝缘破损。
空载试运行（测输出电压）
闭合电网总开关，再打开稳压器电源开关，观察控制面板显示：输入电压应接近 380V，输出电压稳定在 380V±1%（力威稳压器自带液晶显示屏，可实时查看）；
空载运行 5-10 分钟，听稳压器有无异常噪音（正常应为轻微嗡嗡声），摸端子有无发热，若有异响或发热，立即断电检查接线。
带载测试（测稳压效果）
逐步投入负载（先投 30% 负载，再增至满负载），观察输出电压：即使负载波动（如电机启动），输出仍应稳定在 380V±1%，力威产品的 “过载保护” 会在负载超 120% 时自动断电，避免损坏。
四、力威 380V 稳压器接线优势：降低操作难度
端子标识清晰：所有端子均有 “INPUT/OUTPUT、A/B/C、N、PE” 激光雕刻标识，夜间也能看清，避免接错；
自带接线图纸：机身侧面贴有简化接线图，新手可按图接线，同时提供电子版图纸（关注力威官网可下载）；
售后支持：若对接线有疑问，可拨打 189-586-12560，力威工程师提供 1 对 1 视频指导，复杂场景可安排上门接线服务。
五、规范接线 = 安全 + 长效稳压
380V稳压器接线的核心是 “安全第一、相位对应、紧固到位”，尤其三相电路绝不可马虎。力威 380V 稳压器的结构设计已最大程度降低接线难度，但仍需严格遵循流程。若在接线中遇到特殊场景（如户外安装、多台并联），建议先联系厂家确认方案，确保设备稳定运行，延长使用寿命。
