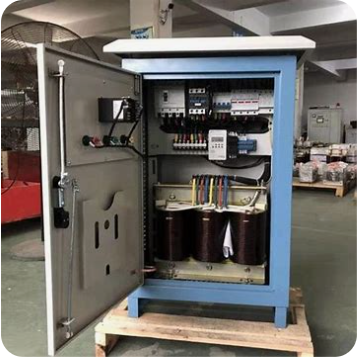

光伏隔离变压器690v变380v详解

光伏隔离变压器690v变380v是光伏并网发电系统中核心的电力转换与隔离装备，专门适配光伏逆变器输出的690V三相交流电压，精准转换为工业及民用常用的380V三相交流电压，同时通过原边与副边绕组的完全电气隔离，实现光伏系统与公共电网、负载之间的安全防护与干扰隔离，广泛应用于分布式光伏电站、集中式光伏电站配套、光伏建筑一体化（BIPV）、工业厂房光伏供电、光伏储能配套等场景，是衔接光伏发电与用电终端、保障光伏系统安全稳定并网运行的关键设备。

其设计生产严格遵循GB/T10228—2015《干式电力变压器技术参数和要求》、IEC60076-11国际标准及光伏行业专用标准，兼顾光伏发电的波动性、间歇性特点，确保设备在复杂光照条件下依然能实现高效能量转换与可靠运行。

该光伏隔离变压器核心适配光伏系统特性，电压比固定为690V/380V，输入电压适配光伏逆变器常规输出的690V三相交流电，可兼容电压波动范围±10%，应对光伏组件受光照强度、环境温度影响导致的输出电压波动，输出电压精准稳定在380V三相，电压变动率≤1.2%，输出电压准确性控制在±0.5%以内，有效保障并网供电及负载用电的稳定性，避免电压波动对电网及用电设备造成损害。

相数为三相，工作频率固定为50Hz，完美适配国内电网频率标准，同时具备良好的频率适应性，可应对光伏发电过程中轻微的频率波动，额定容量覆盖20kva-200kva，可根据光伏电站装机容量、负载需求灵活选型，适配不同规模的分布式、集中式光伏项目，既能满足小型厂房光伏供电需求，也能适配大型光伏电站的并网转换需求。

联结组别采用Dyn11联结方式，专门适配光伏系统的接线需求，能有效抑制光伏发电过程中产生的谐波干扰，优化电能质量，降低对公共电网的影响，同时具备出色的电气隔离功能，通过电磁感应原理实现能量传递，原边与副边绕组无直接电气连接，可有效阻断光伏系统与电网之间的电气故障相互传导，防止光伏系统中的直流分量、浪涌电压、谐波干扰传导至电网，也能避免电网中的杂波、电压冲击影响光伏逆变器及组件的正常运行，极大提升光伏系统的运行安全性和稳定性，降低设备损坏及触电风险。

该变压器采用光伏专用干式结构设计，无绝缘油、无燃爆风险、无污染物排放，契合光伏产业绿色环保的发展理念，适配户外光伏电站、屋顶光伏等安装场景，可适应高低温、高湿、粉尘等复杂户外环境，铁芯采用全新优质高硅冷轧硅钢片，采用全斜接缝叠装工艺，搭配低损耗设计，有效降低铁损和运行噪声，提升能量转换效率。

绕组采用光伏专用无氧铜漆包线，具备耐高温、抗老化、耐腐蚀特性，采用真空压力浸漆工艺，提升绕组的机械强度、绝缘性能和导热性，抗短路能力强，可承受光伏系统突发故障产生的瞬时大电流冲击，确保设备长期稳定运行，绝缘等级采用H级（耐温180℃），适配光伏户外运行的高低温环境，可在-40℃至85℃环境温度下正常工作，采用耐高温、耐紫外线的绝缘材料，绝缘电阻≥200MΩ，工频抗电强度达3500VAC/1min，局部放电量＜5pC，有效防止绝缘击穿，保障设备在户外复杂环境下的绝缘可靠性。

冷却方式采用自然风冷（AN），可根据装机容量及运行环境配置强制风冷装置，确保设备在满载运行及高温环境下温升≤120℃，避免因过热导致性能衰减或设备损坏，支持24小时连续运行，适配光伏发电全天候运行的需求，过载能力出色，允许1.2倍额定负载工作4小时，短时过载能力达150%持续30分钟，能应对光伏系统突发的功率波动，保障供电连续性。

运行噪声≤32dB（一米内），远低于行业平均水平，适配屋顶光伏、厂房光伏等对噪声敏感的场景，避免对周边环境及人员造成干扰，防护等级常规为IP54，可升级至IP65，具备良好的防尘、防水、防腐蚀性能，适配户外露天安装，可有效抵御雨水、粉尘、盐雾等侵蚀，绝缘电阻年衰减率＜0.8%，设计寿命长达25-30年，与光伏组件寿命匹配，维护成本极低，较传统变压器维护成本降低70%，无需定期更换绝缘油，仅需定期清洁、检查即可。

该变压器体积紧凑、重量轻便，可根据安装场景灵活设计外形尺寸，不带外壳产品尺寸可根据容量定制，带外壳采用防水防尘设计，预留进出线孔及接地端子，便于光伏系统接线、安装及接地，可集成光伏专用保护装置，如过压保护、欠压保护、过载保护、短路保护、温度保护及防雷保护等，进一步提升设备运行安全性，应对光伏系统可能出现的各类故障。

此外，该变压器还可集成物联网监控模块，实现绕组温度、输出电压、电流、绝缘状态等多项参数的实时监测，故障预警准确率达98%以上，可远程查看设备运行状态，大幅降低运维成本与停机损失，作为光伏并网发电系统的“桥梁”，光伏隔离变压器690v变380v不仅解决了光伏逆变器690V输出与380V电网、负载的电压适配问题，更通过可靠的电气隔离、高效的能量转换、优异的环境适应性，为光伏系统安全并网、稳定供电提供有力保障，助力光伏产业实现绿色低碳发展，契合“双碳”战略需求，可满足国内外各类光伏项目的使用需求，成为现代光伏发电系统中不可或缺的核心配套设备。
