医用绝缘监视仪是一种专门应用于医疗场所的电气安全监测装置，其核心功能是实时监测医疗电气设备或供电回路的绝缘电阻，当绝缘性能下降到安全阈值以下时，会立即发出报警信号，提醒工作人员及时处理，避免因设备漏电引发触电事故。医用绝缘监视仪可保障医疗场所电气安全的核心设备，主要用于监测医疗电气设备的绝缘状态，预防漏电风险。
工作原理
绝缘电阻测量
注入信号法：向系统注入低频交流信号（如125Hz），通过测量信号衰减程度计算绝缘电阻值。
平衡电桥法：利用电桥原理比较系统对地电压，间接计算绝缘电阻（适用于对称系统）。
故障定位（可选功能）
部分型号配备故障定位模块，通过分析信号传播路径，精准定位绝缘故障回路（精度≤1米）。
报警逻辑
单点报警：当任一监测参数（绝缘电阻、电流、温度）超限时触发报警。
综合报警：结合多个参数进行逻辑判断（如绝缘电阻持续下降+温度升高），提高报警准确性。
主要功能
实时绝缘监测
持续监测医用隔离电源系统（IT系统）的绝缘电阻值，防止因绝缘老化、破损或潮湿导致漏电。
监测范围：通常覆盖整个IT系统，包括隔离变压器输出端至负载设备的所有回路。
故障预警与报警
当绝缘电阻值下降至预设阈值（如50kΩ或100kΩ）时，触发声光报警，提醒医护人员及时处理。
报警分级：部分高端型号支持多级报警（如预警、故障、紧急），根据绝缘电阻下降程度区分风险等级。
负载电流监测
监测系统负载电流，防止过载导致设备损坏或火灾风险。
过载保护：当电流超过额定值时，可联动断路器切断电源（需配合其他保护装置）。
变压器温度监测
通过温度传感器实时监测隔离变压器温度，防止过热引发故障。
高温报警：当温度超过安全阈值（如85℃）时，触发报警并可能联动降温系统。
数据记录与远程通信
记录绝缘电阻、负载电流、温度等历史数据，支持故障追溯与分析。
通信协议：支持MODBUS、Profibus等工业协议，可接入医院后勤管理系统（BMS）或楼宇自控系统（BAS）。
关键参数
绝缘电阻监测范围：0-2MΩ（常规）或0-10MΩ（高精度型号）。
测量精度：±5%或更高（符合IEC 61557-8标准）。
响应时间：＜3秒（故障发生到报警触发）。
工作环境：温度-10℃~+55℃，湿度≤95%RH（无凝露）。
典型应用场景
手术室
需求：防止电刀、监护仪等设备漏电引发患者微电击（电流＞10μA即可能致命）。
配置：绝缘监视仪+外接报警面板（护士站+主控室双显示）。
ICU/CCU
需求：确保呼吸机、输液泵等生命支持设备持续供电，避免因接地故障断电。
配置：集成绝缘监视与负载电流监测功能，支持远程报警。
血液透析中心
需求：防止透析机漏电导致患者电击（透析液导电性高，风险加剧）。
配置：高精度绝缘监视仪（监测范围0-10MΩ），配合医疗级隔离变压器。

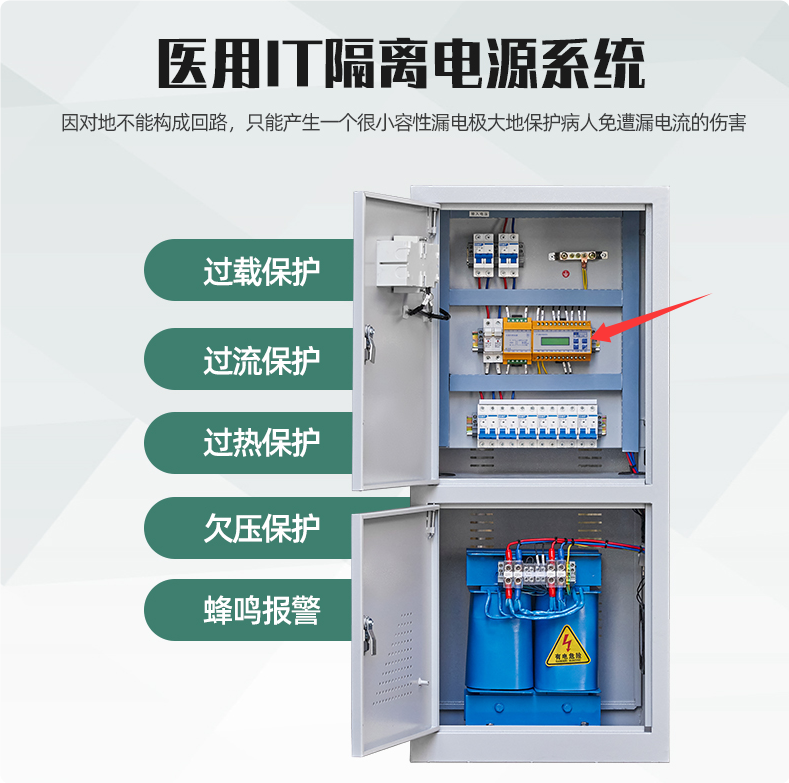

医用绝缘监视仪是医用隔离电源系统（IT系统）中的核心监控设备，专为手术室、ICU、CCU等高风险医疗场所设计，用于实时监测供电系统的绝缘状态，预防因绝缘故障引发的电击风险，保障患者和医护人员的安全。
