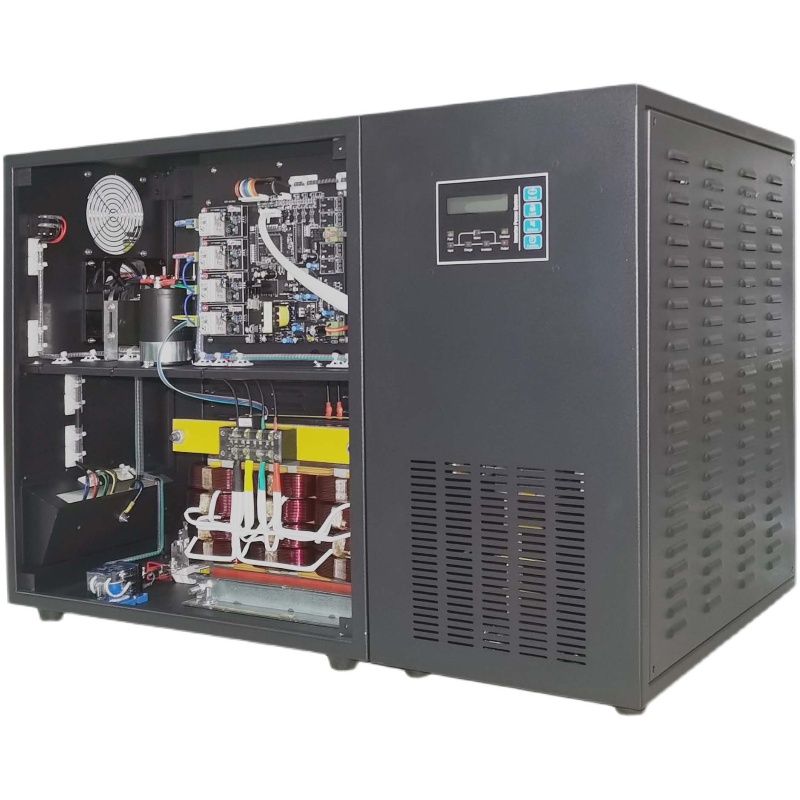

直流DC24v/48/60/72/96v变三相交流AC380V逆变器

在工业电力系统的能量转换舞台上，直流转三相交流逆变器扮演着“电力翻译官”的关键角色，尤其是DC24V/48V/60V/72V/96V低压直流向AC380V工业电的转换，更是打通了分布式能源与传统动力设备的连接通道。这种转换并非简单的电压放大，而是通过“直流升压-高频逆变-三相合成”的三重奏实现能量形态的华丽转身。

首先，低压直流电通过BOOST电路升压至直流母线电压（通常380Vdc以上），如同将小溪汇聚成湖泊；接着，全桥逆变电路中的IGBT开关管以20kHz以上的频率高速通断，将直流电切割成脉冲方波，再经LC滤波电路柔化成标准正弦波；最后，通过三相移相技术生成互差120度的三相交流电，精准复现工业电网的相位特征。某光伏电站的50kW逆变器实测数据显示，这一转换过程的综合效率可达92%-95%，意味着每输入100度直流电，就能输出92度以上的三相交流电，能量损耗仅相当于传统变压器的1/3。

不同直流输入电压等级的逆变器，在技术实现上各有侧重。24V和48V低压机型多采用多级升压方案，例如48V输入需经过两级BOOST电路才能达到逆变所需的直流母线电压，因此这类机型通常配备更大容量的储能电容（如48V/5kW逆变器需4700μF/450V电容4-6颗），以平衡升压过程中的电压波动；而60V以上机型可通过单级升压实现转换，电路结构更简洁，动态响应速度也更快（从0%到100%负载变化的响应时间≤10ms）。

工业级逆变器普遍采用工频隔离设计，在输出端配置50Hz工频变压器，不仅实现交直流电气隔离，还能缓冲负载冲击——某工厂的48V/10kW逆变器在驱动3台3kW电机时，通过隔离变压器将启动冲击电流从200A抑制到120A，有效避免了直流侧蓄电池的过放风险。

核心参数的匹配直接决定逆变器的实际表现。功率等级上，这类逆变器覆盖1kW至500kW，其中24V机型多为小功率（1-5kW），适用于车载或便携式场景，如通信基站的应急供电；48V/60V机型功率扩展至30kW，可驱动小型生产线；72V/96V高压直流输入机型则能达到500kW，满足中型工业设备需求。

电压调整率是衡量稳定性的关键指标，优质逆变器在负载从0%变化到100%时，输出电压波动可控制在±2%以内（即380V±7.6V），某食品加工厂的测试显示，使用电压调整率1%的逆变器后，包装机封口温度波动从±5℃降至±1℃，产品合格率提升2.3%。波形失真率（THD）同样重要，纯正弦波输出要求THD≤5%，当驱动精密电机时，THD每降低1%，电机温升可减少3℃，轴承寿命延长15%。

应用场景的多样性催生了专业化的逆变器设计。在太阳能离网系统中，48V/60V逆变器常与光伏阵列配合，通过MPPT最大功率跟踪技术将光能转化为380V动力电，某沙漠光伏泵站采用4台60V/25kW逆变器并联运行，实现对75kW深井泵的稳定供电，日均提水量达3000立方米。通信基站的备用电源系统则青睐24V/48V机型，利用现有蓄电池组，在市电中断时快速切换为基站设备供电，转换时间＜5ms的设计确保通信不中断。

更具创新性的应用出现在电动车辆领域，96V逆变器将动力电池的直流电逆变为380V交流电，驱动三相异步电机，某电动货车改装案例显示，采用高效逆变器后，续航里程提升12%，百公里电耗降至85kWh。

选型时需建立“场景-参数-成本”的三维评估体系。对于感性负载（如电机、变压器），逆变器容量应是负载功率的2-3倍，例如驱动15kW电机需选择30kVA以上逆变器，以应对启动时的6-7倍冲击电流；阻性负载（如电加热设备）则可按1.2倍容量配置。环境适应性方面，户外使用需选择IP54防护等级机型，沿海地区要考虑防盐雾设计，而高原环境（海拔＞2000m）需降容使用，每升高1000m容量降低8%-10%。

成本控制上，工频逆变器初期投入较高（48V/10kW约1.5万元），但寿命可达10年以上；高频机型价格低30%，但电容等易损件需5年更换一次。某矿山企业的综合测算显示，选择工频逆变器虽然初始投资多4万元，但10年生命周期内的总拥有成本反而比高频机型低12万元。

保护功能是逆变器可靠运行的安全网。完善的保护系统应包含输入过欠压保护（如48V机型欠压点设为40V，过压点56V）、输出过载保护（120%负载持续1分钟后切断输出）、短路保护（响应时间＜10μs）、过温保护（散热器温度＞85℃时降额运行）等多重防护。智能化升级让现代逆变器更具“预见性”，通过RS485或CAN总线将运行数据上传至监控平台，当检测到电容容值衰减20%或IGBT结温异常时，提前发送维护预警。

随着新能源技术的发展，这类逆变器正朝着更高效率、更紧凑化的方向演进。宽禁带半导体器件（如SiC MOSFET）的应用，使逆变器开关频率提升至50kHz以上，体积缩小40%，效率突破97%；模块化设计则实现了功率的灵活扩展，通过多机并联可轻松构建MW级逆变系统。

在“双碳”目标推动下，DC24V/48V/60V/72V/96V转AC380V逆变器不仅是应急供电的备用方案，更成为风光储微电网的核心组件，某工业园区的10MW光储系统中，20台96V/500kW逆变器协同工作，每年可减少电网购电1200万度，碳减排量达8000吨。这种能量转换技术，正在重塑工业电力的供给格局，让分布式能源真正成为传统电网的有力补充。
