机房供电零地电压问题的探讨

机房供电系统中的零地电压问题是影响IT设备稳定运行的关键电源质量指标，指的是交流供电回路中零线（N线）与保护接地线（PE线）之间的电位差。在规范的TN-S或TT接地系统中，零线与地线在变压器中性点处单点连接，理论上零地电压应趋近于零，但实际机房环境中，由于负载特性、接地系统设计及电磁干扰等因素，零地电压常超出0.5V的安全阈值，可能导致服务器蓝屏、数据传输错误、精密设备误动作等故障，严重时甚至引发硬件损坏。

机房零地电压的产生具有多因素叠加特性。首先，三相负荷不平衡是基础诱因，机房内大量单相IT设备集中接入某一相时，会导致零线流过显著的不平衡电流，根据欧姆定律，电流在零线阻抗上产生的压降直接形成零地电压。某数据中心实测显示，当三相电流不平衡度达30%时，零线电流可达相线电流的65%，零地电压升高至1.2V。

其次，高频谐波放大了这一效应，服务器开关电源、UPS逆变器等非线性负载产生的3次、5次谐波电流，尤其是零序谐波，无法在三相回路中抵消，全部通过零线流通，高频电流在零线电感元件上产生的感抗压降与基波压降叠加，使零地电压呈现脉冲式波动，频谱分析显示其谐波分量可占总电压的40%以上。

接地系统设计缺陷是零地电压持续超标的结构性原因。部分机房采用“一点接地”后未形成等电位网格，导致设备接地线长度差异过大，不同机柜接地电阻不一致，在接地电流作用下形成电位差。某金融机房接地网测试发现，相距20米的两个机柜接地电阻分别为1.2Ω和2.8Ω，零地电压差达0.8V。

接地环路问题同样突出，当空调、UPS、服务器等设备同时连接至建筑接地网和独立接地极时，会形成闭合回路，在电磁场感应或杂散电流影响下，环路内产生感应电压，实测显示50Hz工频磁场下10米长环路可感应出0.3V电压。此外，接地线截面积不足（小于16mm²）或材质含杂质，会增大接地回路阻抗，限制故障电流泄放速度，导致暂态零地电压升高。

供电链路的阻抗特性对零地电压分布有直接影响。传统机房零线截面积仅为相线的1/2，在大电流下阻抗显著增加，某测试表明16mm²零线在200A电流下阻抗达0.15Ω，产生30V压降。电缆敷设方式也会加剧问题，强电电缆与弱电桥架平行敷设时，电磁耦合会在PE线中感应出干扰电压，间距小于0.3米时感应电压可达0.5V/m。

UPS系统的工作模式切换过程中，逆变器与旁路电源切换瞬间的相位差，会导致零线电流突变，产生毫秒级的零地电压尖峰，某品牌UPS切换时实测尖峰电压达3.5V，持续时间约8ms，足以触发服务器过压保护。

环境因素对零地电压的影响具有隐蔽性。机房温度升高会使零线电缆电阻增大，25℃时铜缆温度系数为0.00393/℃，当机房温度从20℃升至35℃，零线阻抗增加5.9%，零地电压相应上升。湿度变化则影响接地网散流能力，土壤电阻率随湿度降低而减小，某机房在雨季接地电阻可降至1Ω以下，零地电压同步下降0.3V。

此外，雷击浪涌通过接地网扩散时，会在不同接地点间形成瞬时电位梯度，某案例显示30kA雷电流注入时，相距10米的接地点间产生2000V暂态电压，通过地线传导至设备端形成危险的零地电压冲击。

零地电压的治理需构建“监测-分析-整改-验证”的闭环体系。实时监测系统应具备0.1V精度的电压采集能力，采样频率不低于1kHz，可捕捉瞬态尖峰，同时监测三相电流、谐波含量及接地电阻参数，通过数据分析定位主要诱因。

在负荷调整方面，采用智能PDU动态分配单相设备，将三相不平衡度控制在15%以内，某云计算中心通过负载均衡算法，使零线电流从180A降至75A，零地电压稳定在0.3V。谐波治理可采用无源滤波器与有源滤波器组合方案，在UPS输出端安装3次谐波滤波器，在服务器列头柜配置有源滤波器，总谐波畸变率可控制在5%以下，实测谐波电流降低60%后，零地电压中的高频分量减少72%。

接地系统改造应遵循等电位原则，采用60m×60m网格状接地网，使用60×6mm紫铜带焊接连接，接地电阻降至0.5Ω以下，确保任意两点间电位差小于0.2V。机柜接地线采用35mm²多股铜缆直接连接至接地汇流排，消除中间转接节点，线路阻抗可降低至5mΩ以下。

对于敏感设备，采用悬浮接地方式，将设备外壳与接地系统通过1MΩ电阻连接，阻断地环路电流，某存储机房改造后零地电压波动幅度从±0.6V收窄至±0.1V。零地电压补偿技术可作为应急措施，在列头柜安装智能补偿装置，通过实时检测电压差，注入反向电流抵消压降，响应时间小于20ms，可将零地电压稳定控制在0.4V以内。

供电链路优化需从材料选择和布局入手，零线截面积应与相线等同，采用低阻抗铜缆（导电率≥58MS/m），并缩短供电半径，大型机房宜采用“就近供电”模式，将UPS输出柜设置在负荷中心，使电缆长度控制在50米内。强电与弱电桥架保持1米以上间距，交叉处采用90度垂直穿越，减少电磁耦合。

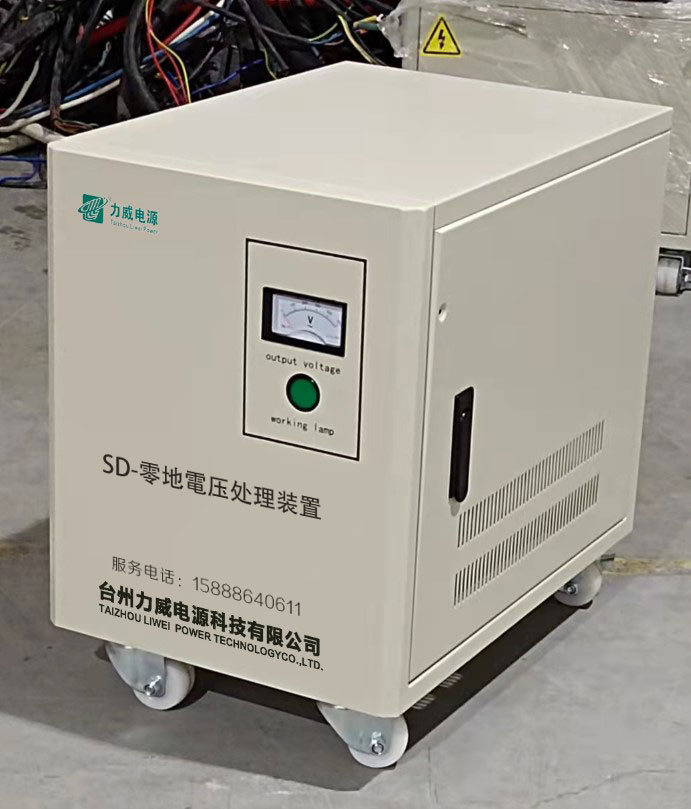

UPS系统应选择无变压器设计或配置SD零地电源，在逆变器输出端实现零线与地线的重新连接，阻断上游电网干扰，某改造项目引入SD零地电源后，零地电压从1.5V降至0.45V。配置带同步切换功能的静态开关，确保旁路切换时相位差小于5度，将切换尖峰电压控制在0.8V以下。

运维管理体系是长期稳定的保障，需建立月度零地电压检测制度，使用四探针法测量接地电阻，采用频谱分析仪记录电压谐波分量。定期紧固零线接头，使用扭矩扳手确保连接力矩符合规范（铜排连接≥4.5N·m），避免氧化导致接触电阻增大。制定设备接入审批流程，禁止未经负荷计算的设备随意接入，新设备上线前需进行谐波发射测试，限制单个设备谐波电流≤10%额定电流。

建立零地电压应急预案，配置临时补偿装置，在故障时30分钟内将电压降至安全范围。某超算中心通过上述综合措施，实现零地电压全年稳定在0.3±0.1V，设备故障率下降65%，年减少停机损失约280万元。

机房零地电压治理是系统性工程，需结合供配电系统拓扑、负载特性、接地条件进行定制化设计，通过“源头控制-路径优化-末端防护”三层架构，将其控制在IT设备要求的阈值内。随着高密度服务器、液冷系统等新技术的应用，零地电压问题将呈现低频与高频分量叠加的新特征，未来需引入AI负载预测算法和自适应补偿技术，构建动态治理体系，为机房数字化转型提供可靠的电源安全保障。
