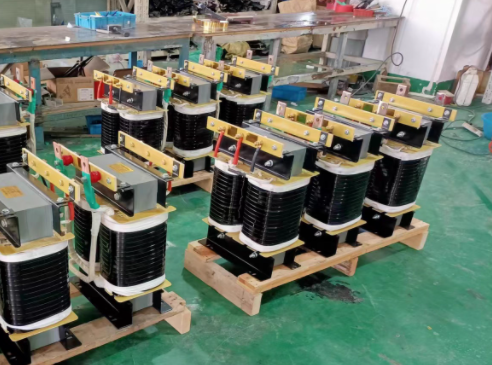

双线包单相隔离变压器 380v变36V 48v60V80v 90V

双线包单相隔离变压器是一种通过两组独立绕组实现电压转换与电气隔离的电力设备，其一次侧接入380V单相交流电，二次侧通过多个独立绕组或抽头设计输出36V、48V、60V、80V、90V等低压等级，广泛应用于工业控制、照明系统、安全电源等需要安全特低电压（SELV）的场景。

该类变压器的核心特征在于一次绕组（原边）与二次绕组（副边）完全电气隔离，通过电磁感应传递能量，两者之间无直接导电通路，可有效阻断输入侧的漏电电流和共模干扰，保障低压侧设备和人员安全。

电压转换功能通过绕组匝数比的精确设计实现，依据电磁感应定律，原副边电压比等于匝数比（U₁/U₂=N₁/N₂）。以380V转36V为例，理论匝数比为380:36≈10.556，实际设计中需考虑铜损、铁损导致的电压降，通常将副边匝数增加5%-8%进行补偿，使空载电压略高于额定值，确保负载时电压稳定在标称值±5%范围内。

对于多输出设计，二次侧采用独立绕组结构，每个输出电压对应一组独立绕组，绕组间通过绝缘材料（如聚酰亚胺薄膜、浸渍纸）隔离，对地及绕组间绝缘电阻≥500MΩ，可承受2500V AC耐压测试（持续1分钟）。某型号500VA变压器实测数据显示，在380V输入、90V输出满载工况下，电压调整率为3.2%，满足GB/T 19212.1对隔离变压器的性能要求。

应用场景的特殊性要求结构设计差异化。在工业控制领域，常集成过流保护装置，当某路输出过载或短路时，自动切断该路电源，不影响其他输出；医疗场所使用的36V隔离变压器需满足医疗级漏电流要求（≤50μA），并通过GB 9706.1的电磁兼容测试；户外照明用变压器则采用防水外壳（IP65防护等级），绕组浸渍防水环氧树脂，适应潮湿环境。某地铁项目的48V应急照明变压器，通过了-40℃至+70℃的高低温循环测试，确保在极端温度下可靠工作。

安装与维护需遵循专业规范。设备应安装在非易燃表面，金属外壳可靠接地（接地电阻≤4Ω），输入输出线缆采用阻燃电缆（如ZR-RVV），截面积根据额定电流选择（如36V/10A需≥2.5mm²）。输入侧应配置10A-32A小型断路器，输出侧根据负载特性配置相应保护装置。定期维护包括每季度测量绝缘电阻（应≥200MΩ）、检查绕组有无过热变色、清理表面积尘，运行中若出现异常噪音或温度超过85℃（B级绝缘）应立即停机检查。长期停用（超过6个月）后，需进行耐压测试和空载运行2小时后方可带载使用。
