接触式调压器：单相和三相调压器的原理与应用

调压器就是匝数比连续可调的自耦变压器,当调压器电刷借助于手轮主轴和刷架的作用，沿线圈的磨光表面滑动时，就可连续地改变匝数比，从而使输出电压平滑地从零调节到大值。接触式调压器的单相和三相类型在原理上是"个体"与"团队"的关系，单相是单个自耦变压器调压，三相则是三个单相调压器的协同工作，两者都通过滑动触头实现电压连续调节，但应用场景因功率需求而不同。

🔹 单相接触式调压器：单个"环形线圈+滑动触头"的组合

• 原理：单相220V电压接入环形线圈两端，碳刷触头沿线圈表面旋转，改变与零线之间的匝数比例，输出0~250V可调电压，铁芯为单柱式或环形，结构像"可旋转的线绕电位器"。

• 应用：实验室小功率设备（如1kVA调压器给电子管功放供电）、家用电器测试（给冰箱压缩机调压测启动特性）、单相电机调速（缝纫机、小型水泵），功率通常≤5kVA，体积如微波炉大小，接线简单（火线进线圈两端、零线接滑动触头）。

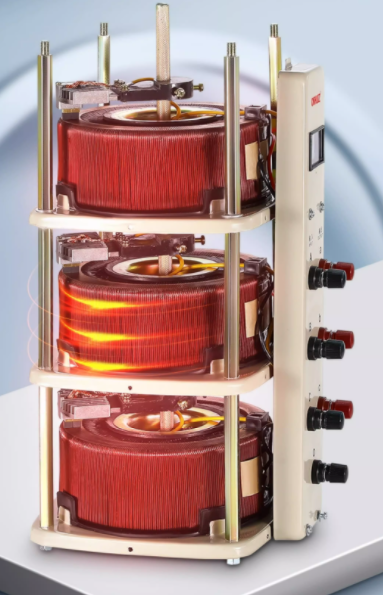

🔹 三相接触式调压器：三个单相调压器的"机械联动"

• 原理：由三个结构相同的单相调压器组成，三个环形线圈分别接三相380V电源（A/B/C相），三个滑动触头通过同一根传动轴机械联动，确保三相电压调节同步（相位差始终120°），避免输出电压不平衡烧毁三相电机，铁芯为三个独立环形或三柱式整体结构。

• 应用：工业大功率设备（如10kVA调压器给三相异步电机供电）、机床设备调试（数控机床主轴电压测试）、三相加热炉温控（通过调压改变加热功率），功率通常≥3kVA，需三相四线制供电，外壳有散热孔和电压指示盘，部分带电动驱动装置实现远程控制。

🔹 核心差异：从"单个调节"到"同步协同"

• 单相：单线圈独立调节，输出单相交流电，适合220V小功率场景，价格便宜（1kVA约200元），重量轻（约5kg）。

• 三相：三线圈机械联动调节，输出对称三相电，适合380V大功率设备，价格是同功率单相的2.5~3倍（3kVA约1500元），重量≥15kg，需专业电工接线（区分相序）。

🔹 选型口诀："看电压、算功率、辨相数"

• 家用/实验室220V设备→单相调压器（功率=设备功率×1.5）。

• 工厂380V电机/设备→三相调压器（功率=设备总功率×2.0，留更大余量）。

• 关键提醒：三相调压器若缺一相或触头接触不良，会导致输出电压严重不平衡，瞬间烧毁三相电机（维修成本是调压器的3~5倍）。
