UPS 输出零地电压过高怎么办？输出SD零地电源

摘要‌：
零地电压过高是UPS系统的常见隐患，可能导致设备宕机、数据丢失甚至安全事故。在数据中心、工业控制、精密医疗等对供电质量要求极高的场景中，UPS（不间断电源）是保障负载稳定运行的核心设备。然而，UPS输出零地电压过高问题常被忽视，却可能引发控制信号误动作、设备接口烧毁、数据传输错误等严重故障。本文结合电气规范与实操经验，系统解析零地电压过高的成因、危害，提供从排查到解决的全流程技术方案，助力运维人员快速处置此类问题。

零地电压过高的核心成因

零地电压指UPS输出端零线（N线）与保护地线（PE线）之间的电位差。根据行业标准，UPS带载运行时零地电压应控制在2V以内，无负载时不超过1.5V，超出该范围即判定为异常，需及时干预。

零地电压过高的本质是零线与地线之间形成电位差，其成因可分为电网侧、UPS设备侧及布线侧三大类，具体如下：

3.  布线与接地系统缺陷：零线线缆截面过小、敷设距离过长，会增大线路电阻，电流通过时产生明显电压降；零线接头松动、虚接或氧化，形成接触电阻，加剧电位偏移。接地系统方面，接地电阻超标（超过4欧姆）、地线与零线混接、多点接地导致环流，均会破坏地线的等电位特性，引发零地电压异常。

1.  电网侧负载不平衡：三相四线制供电系统中，若三相负载分配不均，会导致不平衡电流在零线上产生电压降，这是最常见的成因。例如商业综合体或工厂中，某一相因接入大量单相设备出现过载，零线电位偏移，与接地电位形成差值。尤其在用电高峰期，负载波动剧烈时，零地电压易出现骤升。

2.  UPS设备结构特性：高频UPS因无输出隔离变压器，零线与地线在电气上未完全隔离，电网侧的零地电位差易传导至输出端；部分工频UPS若输出变压器接线方式不当（如采用Y/Y型而非△/Y0型），也可能引发旁路模式下的零地电压异常。此外，UPS内部滤波电容老化、逆变模块故障，也会导致输出电压畸变，间接抬高零地电压。

4.  谐波干扰影响：变频器、开关电源等非线性负载会产生大量谐波电流，谐波电流在零线上叠加，不仅会抬高零线电位，还可能干扰UPS内部稳压电路，进一步放大零地电压差值。

零地电压过高的潜在危害具体表现

1.  精密电子设备故障：服务器、存储设备、工业控制器等对电位敏感的设备，零地电压过高会导致数据传输错误、控制信号误触发，甚至烧毁网卡、串口等接口部件。某数据中心曾因市电零线虚接，在UPS旁路切换时零地电压升至12V，导致多台服务器接口板烧毁，业务中断数小时。

2.  医疗与工业设备异常：医疗影像设备、ICU监护设备等精密仪器，零地电压超标会影响诊断精度，甚至引发设备停机；工业场景中，PLC控制器、传感器因电位差干扰，可能导致生产线误动作，造成产品报废。

3.  缩短设备使用寿命：长期在过高零地电压环境下运行，设备内部元器件会承受额外电应力，加速绝缘层老化，增加短路、漏电风险，显著提升设备维护成本与故障率。

3.  UPS设备内部排查：切换UPS工作模式（市电模式、电池模式、旁路模式），若仅旁路模式下电压超标，多为输出变压器接线或旁路开关故障；若所有模式均异常，需检查UPS内部滤波电容、逆变模块、接地端子，必要时通过UPS专用诊断软件读取运行日志，定位故障组件。

排查工作需遵循“先定位范围、再细化成因”的原则，配备万用表、示波器、接地电阻测试仪等工具，具体步骤如下：

1.  基础测量与范围界定：用万用表交流电压档测量UPS输出端、负载端的零地电压，同时记录市电输入侧零地电压。若输入侧与输出侧电压一致，说明问题源于电网侧；若仅输出侧过高，需聚焦UPS设备及后端布线。测量时需分别测试空载、半载、满载三种工况，判断负载变化对零地电压的影响。

2.  电网侧与负载排查：检查三相负载分布，通过钳形电流表测量各相电流及零线电流，若零线电流接近或超过相线电流，可判定为三相负载不平衡。同时排查非线性负载运行状态，暂时关闭变频器、高频开关电源等设备，观察零地电压是否下降，确认谐波干扰因素。

4.  布线与接地系统检测：检查零线线缆截面是否匹配负载电流（建议零线截面不小于相线的1.5倍），接头处是否紧固、有无氧化痕迹。用接地电阻测试仪测量接地网电阻，确保不超过4欧姆；排查是否存在零线与地线混接、多点接地现象，清理接地回路中的环流隐患。

针对性解决方案与实操要点

1.  平衡三相负载与抑制谐波：重新分配各相负载，使三相电流差值控制在10%以内，降低零线不平衡电流；对非线性负载集中区域，安装有源滤波器或无源滤波器，减少谐波电流对零线的影响，通常可使零地电压降低30%-50%。

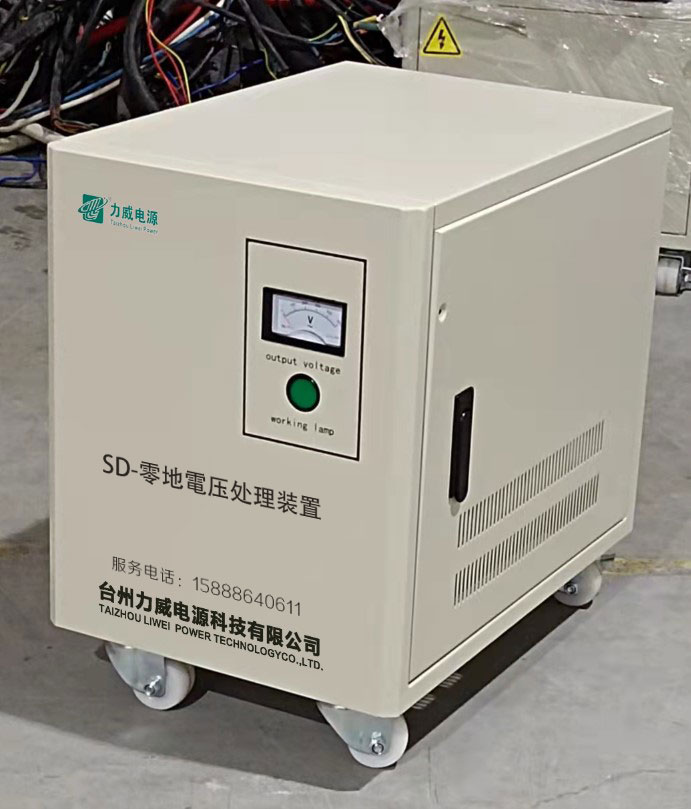

2.  优化UPS设备配置：高频UPS可加装380V/380V（或220V/220V）输出SD零地电源，通过物理隔离阻断零地电位差传导，将零地电压稳定在0.5V以内。工频UPS需检查输出变压器接线，更换故障滤波电容、逆变模块，确保内部接地回路正常。

3.  改造布线与接地系统：更换截面更大的零线线缆，缩短敷设距离，减少线路电阻；重新紧固零线接头，采用镀锡处理防止氧化。优化接地网，增加接地极数量，确保接地电阻达标；严格区分零线与地线，杜绝混接，单点接地避免环流产生。对于老旧机房，可采用独立接地系统，将UPS输出侧接地与电网侧接地分离，提升电位稳定性。

4.  日常运维管控：建立零地电压定期监测机制，每月测量并记录不同工况下的数据，提前预判异常趋势；定期清理UPS内部灰尘，检查滤波组件、接线端子状态，避免部件老化引发问题。同时制定负载扩容方案，避免单相负载过度集中。
