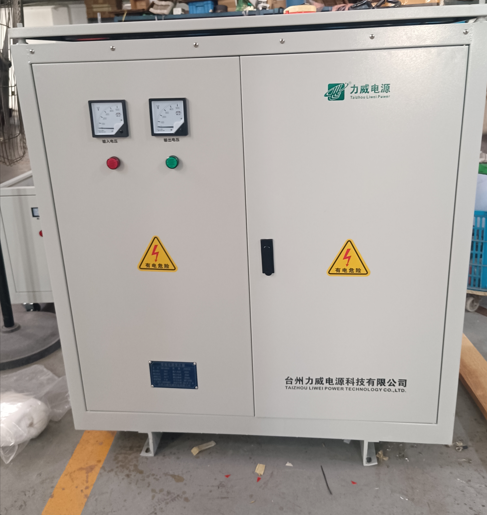

SG-200/0.4隔离变压器技术参数

SG-200/0.4 型隔离变压器该变压器为干式隔离变压器，台州力威SG-200/0.4隔离变压器生产符合现代工业对消防安全和环保的要求，SG-200/0.4 型隔离变压器是替代传统油浸式隔离变压器的理想选择。

SG-200/0.4 型隔离变压器技术参数

一、型号含义与基本定位

SG-200/0.4 中各字符含义：S 表示三相，G 表示干式隔离，200 表示额定容量 200kVA，0.4 表示额定电压等级 0.4kV(400V)。该变压器为三相干式隔离变压器，一、二次侧绕组完全电气隔离，主要用于交流 50Hz/60Hz、电压等级至 0.69kV 的电气系统，核心作用是电气安全隔离、抑制谐波干扰、消除地环流、改善供电质量，适用于医疗设备、精密仪器、UPS 系统、变频器前端、进口设备电源适配等对供电安全性和纯净度要求高的场合。

二、核心电气参数

额定容量：200kVA，为变压器长期安全运行的基准容量，可在额定电压、额定频率下持续输出的视在功率，能稳定覆盖 250kW 阻性 / 轻度感性负载。

额定电压比：标准配置为 0.4kV/0.4kV(380V/380V，1:1 隔离)，也可根据用户需求定制为 380V/220V、380V/200V 等其他电压比，高压侧通常设置 ±5% 或 ±10% 抽头(3-5 档)，通过无励磁分接开关调整输出电压，适应电网电压波动。

额定频率：50Hz(标准配置)，也可定制 60Hz 版本，满足不同地区电网或进口设备频率要求。

额定电流：原副边额定电流均约为 360.8A(计算方式：250÷(√3×0.4))，该电流值基于额定容量和额定电压计算，适用于长期额定负荷运行。

短路阻抗：典型值为 4%-6%(根据设计不同略有差异)，该参数反映变压器抗短路能力及运行中的电压调整率，确保系统运行稳定性，隔离变压器阻抗通常略低于普通配电变压器，以提升电压质量。

空载损耗：约 350-450W，采用高导磁率、低损耗的冷轧取向硅钢片(如 30ZH120)，多级接缝铁芯结构设计，叠片系数达 97.5% 以上，有效降低磁滞损耗与涡流损耗，提升运行效率。

负载损耗：约 2200-2800W(120℃时)，绕组材质为电解铜，采用多层圆筒式或箔式结构，箔式绕组抗短路能力强，电场分布均匀，可有效降低涡流损耗，提高导电效率，损耗值符合国标 GB/T10228 限值要求。

空载电流：约 1.0%-1.5%，反映变压器铁芯磁化性能，数值越小表明铁芯质量越好，无功损耗越低，有助于提高电网功率因数，隔离变压器空载电流通常略高于普通配电变压器。

联结组别：标准配置为 Dyn11(高压侧三角形 D 连接，低压侧星形 Yn 连接并引出中性点)，也可根据用户需求配置 Yy0、Dd0 等其他联结组别，Dyn11 组别有利于抑制三次谐波，提高供电质量，适应不平衡负载。

绝缘等级：标准为 F 级(155℃)，可选 H 级(180℃)，绕组采用耐高温绝缘漆包线和 DMD 绝缘纸，绝缘性能优良，可在较高温度下稳定运行，具备良好的防潮、防霉、防盐雾能力，绕组温升限值为 80K(F 级)/100K(H 级)。

耐电压水平：绕组对地及绕组间工频耐压 3000V/1min，无击穿及闪络现象;雷电冲击耐受电压根据实际应用场景定制，通常为 10-15kV，具备良好的绝缘性能，可抵御电网中的过电压冲击。

绝缘电阻：≥50MΩ(25℃时)，高绝缘性能设计，减少绝缘故障风险，提高运行可靠性。

局部放电量：≤20pc，采用优质绝缘材料和先进绕制工艺，减少局部放电对绝缘的损伤，延长使用寿命。

波形失真：无附加波形失真，确保输出电压波形纯净，满足精密仪器和敏感电子设备的供电要求。

三、结构与性能参数

铁芯结构：采用优质冷轧取向硅钢片叠积而成，三柱式铁芯结构，多级接缝设计，降低空载损耗与噪声。铁芯通过绝缘漆处理，提高绝缘性能与防潮能力，铁芯夹件采用高强度钢材，确保机械强度。

绕组结构：原副边绕组完全独立绕制，采用铜质导线或铜箔，绕组间设置加强绝缘层，确保电气隔离性能。绕组采用真空浸漆工艺，提高绝缘强度和导热性能，增强防潮防霉能力。

冷却方式：自然风冷(AN)，200kVA 容量自然风冷可满足长期额定负荷运行需求，无需额外冷却设备，结构简单、维护方便。

防护等级：标准为 IP20，适用于户内安装，可防止直径≥12.5mm 的固体异物进入;可选 IP23、IP40 等更高防护等级，适应更恶劣的户内环境。

噪声水平：≤55dB，优化的铁芯结构及绕组工艺设计有效降低运行噪声，符合环保要求，适用于对噪声敏感的场所如医院、实验室等。

总重量：约 350-450kg，因厂家结构设计及材料选用略有差异，具体重量以厂家提供的铭牌数据为准。

过载能力：可承受 120% 额定负载运行 1 小时，150% 额定负载运行 15 分钟，200% 额定电流短路耐受 1 分钟，具备良好的过载和抗短路能力。

接线方式：原副边均采用铜排或电缆接线端子，方便现场安装连接，端子额定电流不小于 1.2 倍额定电流，确保导电安全可靠。

四、运行条件与执行标准

环境温度：-25℃~+40℃，在此温度范围内可正常运行，超出范围需采取相应防护措施或降容使用。最高日平均气温不超过 + 30℃，最高年平均气温不超过 + 20℃。

相对湿度：≤95%(25℃时)，无凝露，具备良好的防潮性能，可在潮湿环境下稳定运行，无需预热即可投入使用。

海拔高度：≤1000m，海拔超过 1000m 时，空气稀薄，散热效果下降，需按国家标准进行降容使用，每升高 100m 降容约 1%。

安装场所：户内安装，通风良好，无剧烈振动、无腐蚀性气体、无易燃易爆物质，远离强磁场干扰源。

执行标准：符合 GB 1094.11-2007《电力变压器 第 11 部分：干式变压器》、GB/T 10228-2023《干式电力变压器技术参数和要求》、GB 6450-1986《干式电力变压器》、IEC 60076-11 等国际国内标准，确保产品质量与性能。
