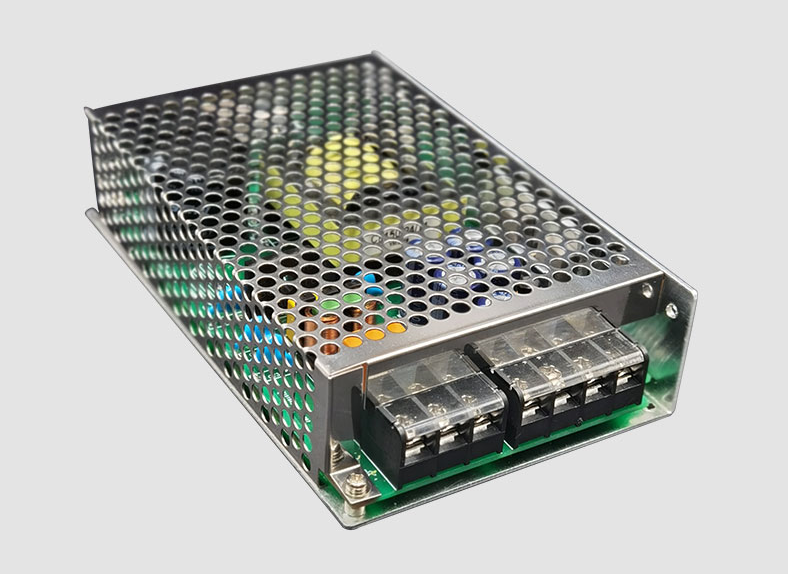

220V直流开关电源，本质是一种高频电力转换设备，核心功能是将电网输入的220V、50Hz工频交流电，通过整流、滤波、高频逆变、稳压等一系列环节，转换为稳定的220V直流电压，为需要直流供电的设备（如工业控制器、变频器、通信基站、医疗设备等）提供持续、可靠的电力支持。
其核心特征的是“高频开关”——通过高频开关管（如MOS管、IGBT管）的快速导通与关断，实现电能的转换与调控，相较于线性电源的降压式转换，开关电源的能量损耗更低，转换效率可达到85%以上，部分高端产品甚至可达95%以上，且体积仅为同功率线性电源的1/3-1/5，适配更多紧凑安装场景。
需注意区分“输入220V”与“输出220V”：本文所指220V直流开关电源，特指输出为220V直流，输入通常为工频220V交流（部分可兼容85~265V宽电压输入），广泛应用于中大功率直流供电场景，区别于输出5V、12V、24V的小型直流开关电源。
工作原理：四大核心环节，实现交流到直流的高效转换
220V直流开关电源的工作过程可分为“交流输入→整流滤波→高频逆变→稳压输出”四大核心环节，各环节环环相扣，确保输出电压的稳定性与纯净度，具体工作流程及细节如下，结合实际电路结构拆解，兼顾专业性与易懂性：
1. 交流输入与EMI滤波环节
电网输入的220V交流电，首先经过EMI（电磁干扰）滤波电路，主要由保险丝、电感、电容组成，核心作用有两个：一是滤除电网中的高频干扰（如其他设备产生的电磁杂波），防止干扰进入电源内部影响转换精度；二是抑制电源自身产生的高频干扰，避免污染电网，确保电源符合电磁兼容（EMC）标准。
同时，该环节会对输入电压进行初步保护，当输入电压出现过压、欠压或瞬时浪涌时，保险丝会及时熔断，保护电源内部元件不被损坏，为后续转换环节提供稳定、干净的交流输入。
2. 整流与滤波环节
经过EMI滤波后的220V交流电，进入整流电路（通常为桥式整流），由四只二极管组成整流桥，将正负交替的交流电转换为单向脉动的直流电。此时的直流电含有较大的纹波（电压波动），无法直接为设备供电，需通过大容量滤波电容（如100μF/400V规格电容）进行滤波，滤除脉动成分，输出平滑的300V左右直流电压，为后续高频逆变环节提供稳定的直流输入。
该环节的关键的是整流二极管的选型，需具备耐高温、大电流特性，避免因电流过大导致二极管烧毁；滤波电容则需满足耐压值≥400V，防止电容击穿，同时保证滤波效果，减少纹波干扰。
3. 高频逆变环节（核心环节）
高频逆变是开关电源的核心，也是区别于线性电源的关键环节。该环节由高频开关管、高频变压器、控制芯片（如丝印号3ER、273H20等型号芯片）组成，核心工作是将整流滤波后的300V直流电压，转换为高频交流电压（频率通常为20kHz~100kHz）。
具体工作过程：控制芯片输出高频驱动脉冲，控制开关管的快速导通与关断（导通时间极短，通常为微秒级），使300V直流电通过开关管交替作用于高频变压器的初级绕组，通过电磁感应原理，在变压器次级绕组感应出相应的高频交流电压。高频变压器的作用是实现电压转换（将300V直流对应的高频交流转换为220V直流对应的高频交流），同时实现输入与输出的电气隔离，保障设备与操作人员的安全。
此外，该环节还会设置尖峰吸收电路（由电容、电阻、二极管组成），用于吸收开关管关断时产生的电压尖峰，保护开关管不被击穿，延长电源使用寿命。
4. 稳压与输出滤波环节
高频变压器次级输出的高频交流电压，需经过二次整流（将高频交流转换为单向脉动直流）和滤波，去除高频纹波，得到初步的220V直流电压。但此时的直流电压仍可能存在波动，需通过稳压电路进行精准调控，确保输出电压稳定在220V±1%（或±0.5%，根据精度等级而定）。
稳压过程采用“反馈调节”机制：通过取样电阻对输出电压进行实时检测，将检测到的电压信号反馈给控制芯片，控制芯片根据反馈信号，自动调整开关管的导通时间（占空比），从而调整高频变压器的输出电压，实现稳压效果。例如，当输出电压升高时，反馈信号会促使控制芯片缩短开关管导通时间，减少变压器储能，使输出电压下降；当输出电压下降时，调节过程相反，确保输出电压始终稳定在设定值。
最后，通过输出滤波电容进一步滤除残留纹波，输出纯净、稳定的220V直流电压，为下游设备供电。部分高端产品还会在输出端设置过流、过压保护电路，进一步提升供电可靠性。
DC220V直流开关电源在工业控制、电力电子、智能设备、通信系统等领域，220V直流开关电源作为核心供电设备，承担着将工频220V交流电压转换为稳定直流电压的关键任务，其性能稳定性、效率与可靠性直接决定了下游设备的运行质量。相较于传统线性电源，220V直流开关电源凭借体积小、效率高、纹波小、抗干扰能力强等优势，已成为当下主流的供电解决方案。
