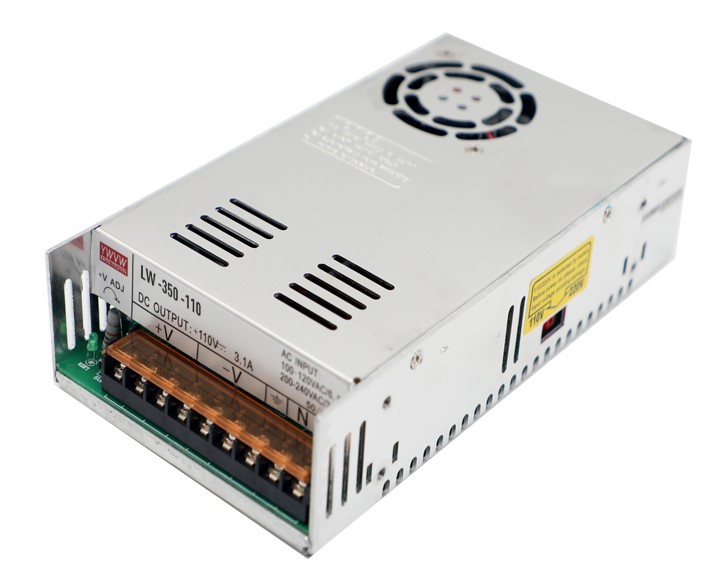

ac220v转dc110v电源模块技术解析

在工业控制、电力系统、轨道交通、通信设备、安防监控等领域，AC220V转DC110V电源模块作为关键的电力转换设备，承担着将工频220V交流电压精准转换为稳定110V直流电压的核心任务，为各类中高压直流供电设备（如PLC控制柜、高压继电器、直流电机、通信基站备用电源等）提供持续、可靠的电力支撑。相较于通用型开关电源，AC220V转DC110V电源模块具有体积紧凑、转换高效、纹波微小、抗干扰能力强且适配中高压直流负载的独特优势，是工业场景中中高压直流供电的核心解决方案。

AC220V转DC110V电源模块，本质是一款小型化、高频化的电力转换模块，核心功能是将电网输入的220V、50Hz工频交流电，通过整流、滤波、高频逆变、稳压、电气隔离等一系列核心环节，转换为稳定的110V直流电压，为需要中高压直流供电的下游设备提供匹配的电力支持，广泛应用于对供电稳定性、安全性要求较高的工业场景。

其核心特征是“小型化+精准稳压+电气隔离”，区别于输出5V、12V、24V的低压直流模块，也区别于输出220V直流的大功率开关电源：AC220V转DC110V模块主打“中高压、中功率”，功率范围通常为50W~1000W，体积小巧（多为导轨式或嵌入式），可直接安装在设备控制柜内，适配工业现场的紧凑安装需求；同时通过高频开关技术（开关频率20kHz~100kHz）实现高效电能转换，转换效率普遍达到85%以上，部分高端工业级模块效率可达92%以上，能量损耗低，发热小，适合长期连续运行。

需重点区分两个关键概念：① 输入AC220V：指模块的供电来源为工频220V交流电，部分宽电压型号可兼容AC85V~265V，适配电网电压波动较大的场景；② 输出DC110V：指模块的额定输出直流电压为110V，精度通常为±1%~±2%，可根据负载需求实现微小调节，满足中高压直流设备的供电要求，避免因电压过高或过低导致设备损坏。

核心技术参数：选型的关键依据（适配AC220V转DC110V特性）

选型AC220V转DC110V电源模块时，需重点关注以下核心技术参数，结合110V中高压输出的特性，确保模块与下游设备的供电需求精准匹配，避免因参数不匹配导致设备无法正常工作或模块损坏，结合工业应用场景，重点解析关键参数的含义及选型要点：

1. 输入参数（适配电网环境）

输入电压范围：常规为AC 220V±10%（即198V~242V），宽电压输入型号可兼容AC 85V~265V，适用于电网电压波动较大的场景（如农村、工业车间、轨道交通现场），建议优先选择宽电压输入型号，提升模块的环境适应性。

输入频率：常规为50Hz±10%，与工频电网频率匹配，无需额外调整，适配绝大多数工业及民用场景；部分模块可兼容50Hz~60Hz，适配海外电网环境。

输入电流：根据模块额定功率计算，公式为“输入电流（Iin）= 模块额定功率（P）÷（输入电压×转换效率）”，选型时需确保输入电流不超过电网及接线的承载能力。

2. 输出参数（核心中的核心，适配110V负载）

输出电压：固定为DC 110V，精度需根据设备需求选择，常规工业级模块精度为±1%~±2%，高精度场景（如精密仪器、轨道交通设备）可选择±0.5%精度，确保下游设备供电稳定，避免因电压波动导致设备误动作。

输出电流：根据下游设备的总功耗计算，公式为“输出电流（Iout）= 设备总功耗（P）÷ 输出电压（110V）”，选型时需预留20%~30%的电流余量，避免模块长期满负荷运行，延长使用寿命。例如，设备总功耗为550W，所需输出电流为5A，应选择输出电流≥6A~6.5A的模块。

纹波与噪声：纹波电压是衡量输出电压纯净度的关键指标，AC220V转DC110V模块的常规纹波≤150mVp-p（峰峰值），高精度场景需≤80mVp-p，纹波过大会干扰下游设备（如PLC控制柜、通信设备）的正常工作，导致信号失真、控制失灵。

转换效率：常规工业级模块效率≥85%，高端工业级模块≥90%，效率越高，能量损耗越低，不仅节能，还能减少模块发热，降低散热压力，适合长期连续运行场景（如24小时不间断供电的安防、通信设备）。

输出纹波抑制比（PSRR）：常规≥60dB，该参数越高，模块抑制输入电压波动对输出电压影响的能力越强，确保输出电压的稳定性，尤其适合电网电压波动较大的场景。

3. 保护参数（保障安全性与可靠性）

过流保护（OCP）：当输出电流超过额定值的110%~150%时，模块自动切断输出或限流，故障排除后可自动恢复或手动复位，保护下游设备及模块自身不被烧毁。

过压保护（OVP）：当输出电压异常升高（超过110V+5%~10%）时，模块立即切断输出，防止下游中高压设备因过压损坏，避免安全事故。

短路保护（SCP）：当输出端发生短路时，模块瞬间切断输出，避免因短路产生大电流烧毁模块、引发火灾等安全事故，短路故障排除后需手动复位或重启模块。

过热保护（OTP）：当模块内部温度超过设定值（通常为85℃~105℃）时，自动降额输出或切断输出，防止内部元件因过热老化、损坏，延长模块使用寿命。

欠压保护（UVP）：当输入电压低于模块最低工作电压（如宽电压模块低于85V）时，模块自动切断输出，避免因输入电压过低导致模块损坏或输出电压异常。

4. 环境与物理参数（适配工业场景）

工作温度：常规工业级模块工作温度范围为-10℃~+45℃，宽温型号可达到-20℃~+60℃，适用于高温、低温等恶劣工业环境（如冶金、化工、轨道交通现场）。

冷却方式：分为自然冷却和强制风冷，小功率模块（≤200W）多采用自然冷却，体积小巧、无噪音；中大功率模块（≥300W）多采用强制风冷（智能温控风扇），确保散热效果，避免长期高温运行。

抗振动：工业场景需关注抗振动性能，常规要求抗振动>3G（即能承受3倍重力加速度的振动），避免在设备运行、运输过程中因振动导致模块内部元件松动、损坏，尤其适合车载、轨道交通等振动较大的场景。

防护等级：常规为IP20（防固体异物侵入），工业现场可选择IP40及以上防护等级，防止灰尘、水汽进入模块内部，影响运行稳定性；嵌入式模块防护等级可达到IP65，适配潮湿、多粉尘的恶劣环境。

安装方式：分为导轨式、嵌入式、壁挂式，导轨式（如DIN导轨）适配控制柜内安装，操作便捷；嵌入式适合设备内部集成，节省空间；壁挂式适合外部安装，便于散热。

AC220V转DC110V电源模块作为中高压直流供电设备，电气隔离是核心安全保障环节，主要通过高频变压器实现输入（AC220V）与输出（DC110V）的电气隔离，隔离电压通常为2kV~5kV（工业级模块），核心作用有两点：一是防止输入侧高压漏电传导至输出侧，保护下游设备及操作人员的安全；二是抑制输入侧与输出侧的电磁干扰，确保输出电压的稳定性，避免因电网干扰影响下游设备正常工作。

部分高端模块还会在输出侧设置隔离二极管，进一步强化隔离效果，防止下游设备出现故障时，反向电流回流至模块内部，损坏模块元件。
