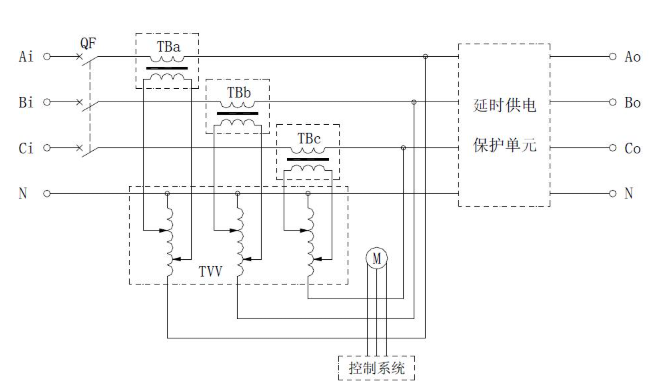

三相380v稳压器的工作原理图
稳压器主要由采样电路、控制电路、调压电路和输出电路四部分组成。采样电路实时监测输出端的三相电压，将模拟信号转换为数字信号后传输至控制电路；三相380V稳压器通过检测输入电压与额定电压的偏差，自动调节输出电压至设定范围，其核心功能是维持输出电压的稳定，不受输入电压波动和负载变化的影响。
基本构成
稳压器主要由采样电路、控制电路、调压电路和输出电路四部分组成。采样电路实时监测输出端的三相电压，将模拟信号转换为数字信号后传输至控制电路；控制电路（通常采用单片机或DSP芯片）将采样电压与基准电压比较，计算电压偏差值；调压电路根据控制信号执行电压调整动作；输出电路则提供稳定的三相380V电压给负载。
调压机制
常见的调压方式有三类：
自耦变压器调压：通过改变自耦变压器的抽头位置实现电压调节。控制电路驱动伺服电机，带动碳刷在变压器绕组上滑动，改变匝数比以调整输出电压。该方式调压范围宽（通常±15%输入电压），但响应速度较慢（约50-100ms）。
补偿变压器调压：主电路由自耦变压器、补偿变压器和伺服电机组成。当输入电压变化时，控制电路控制伺服电机驱动补偿变压器的动铁芯，改变补偿绕组的感应电动势，通过串联补偿实现输出电压稳定。其响应速度较自耦式快（约30-50ms），稳压精度可达±1%。
无触点调压：采用晶闸管或IGBT作为开关元件，通过脉冲宽度调制（PWM）技术控制功率器件的导通角。控制电路根据电压偏差生成触发脉冲，调节输出电压的有效值。该方式响应速度极快（≤10ms），无机械磨损，稳压精度可达±0.5%，但电路复杂度和成本较高。
稳压过程
当输入电压高于额定值时，控制电路检测到正偏差，驱动调压电路降低输出电压：自耦式碳刷向匝数减少方向移动，补偿式减小正向补偿量，无触点式减小功率器件导通角；当输入电压低于额定值时，执行相反动作。负载变化导致输出电压波动时，采样电路迅速捕捉变化，控制电路在20-100ms内完成调压动作，使输出电压恢复至设定值（通常380V±1%或±2%）。
保护功能
稳压器内置多重保护电路，包括：
过压保护：当输出电压超过额定值115%时，切断输出或限制电压；
欠压保护：输入电压低于额定值70%时，停止输出以保护负载；
过载保护：负载电流超过额定值120%持续30秒后，触发保护动作；
短路保护：输出端发生短路时，快速切断主电路（响应时间≤10ms）；
过热保护：当变压器或功率器件温度超过85℃时，自动降低输出功率或停机。
相位与平衡控制
三相稳压器需保证各相电压平衡（不平衡度≤2%），通过三相独立采样和调压实现。对于分相式结构，每相配备独立的调压单元；对于三相联动结构，通过机械联动或电子同步控制确保三相调压一致。当某相负载异常导致三相不平衡时，控制电路单独调整该相输出电压，维持三相平衡。
