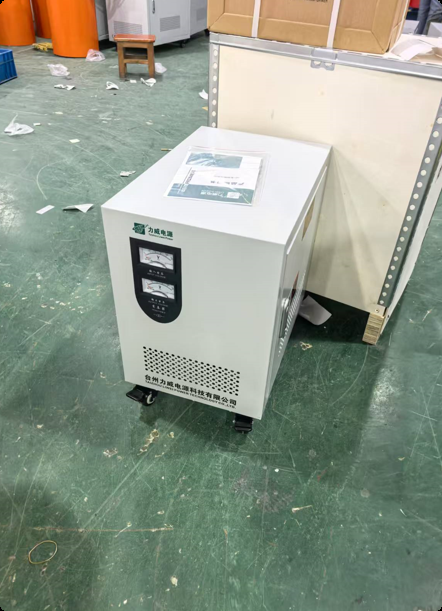

10KVA/20KVA/30KVA三相干式隔离变压器380V转220V

干式隔离变压器是一种采用空气冷却（非油浸式）且输入绕组与输出绕组之间无直接电气连接的变压器，主要功能是实现电压转换和电气隔离，广泛应用于对安全防护和电源质量有要求的电气系统。

基本参数

10KVA三相干式隔离变压器的额定容量为10千伏安（KVA），输入电压为三相380V，输出电压为三相220V，工作频率范围50Hz-60Hz。其电压变比通过初级与次级绕组的匝数比实现，380V转220V的匝数比设计需满足电磁感应定律，确保输入与输出电压的稳定转换。产品符合IEC439、GB5226等国际及国家标准，绝缘等级通常为B级、F级或H级，其中F级绝缘允许的最高工作温度为155℃，H级为180℃，可适应不同环境温度要求。

结构特性

该变压器采用心式铁心结构，由冷轧硅钢片叠装而成，以降低铁损和空载电流。绕组形式为双绕组设计，初级（输入）与次级（输出）绕组相互独立，实现电气隔离，初级对次级及绕组对地的绝缘电阻均≥500MΩ，可有效阻断电网侧的干扰信号和漏电风险。冷却方式为自然风冷，通过绕组间的通风槽实现散热，运行时温升控制在60K以内（环境温度40℃时，绕组温度不超过100℃）。整体结构为立式设计，外壳防护等级根据使用场景可选IP20或开放式，适用于无腐蚀性气体、无剧烈震动的室内环境。

工作原理

基于电磁感应原理，当三相380V交流电源接入初级绕组时，电流通过绕组在铁心中产生交变磁场。次级绕组切割磁感线并感应出电动势，其大小与绕组匝数比成正比，即次级电压=初级电压×（次级匝数/初级匝数）。通过精确设计匝数比，使380V输入电压在次级绕组输出220V。隔离特性通过初级与次级绕组的独立绕制实现，两者之间无直接电气连接，仅通过磁场耦合传递能量，可有效隔离输入侧与输出侧的接地故障和电磁干扰。

性能指标

效率方面，短时间运行效率≥95%，长时间运行效率≥85%，空载电流≤4%额定电流。波形畸变率≤0.1%，确保输出电压波形接近正弦波，满足精密设备对电源质量的要求。绝缘强度需通过2500V高压测试，持续1分钟无击穿现象。过载能力方面，允许1.2倍额定负载运行2小时，1.5倍额定负载运行1分钟，但需避免长期过载导致绝缘老化。

保护功能

内置过载保护和短路保护机制，当输出电流超过额定值120%并持续30秒后，或发生输出短路时，保护电路会快速切断主电路（响应时间≤10ms）。部分型号配备过热保护，当铁心或绕组温度超过设定阈值（通常为130℃）时，自动切断输入电源。此外，绕组采用真空浸漆工艺，增强防潮性能和机械强度，适应相对湿度≤90%（25℃时）的环境条件。

应用范围

适用于交流50Hz-60Hz、电压3000V以下的三相供电系统，主要用于进口设备电源转换（如国外220V三相设备接入国内380V电网）、精密机床控制电路供电、医疗设备隔离电源、数据中心服务器电源隔离、工业自动化控制系统等场景。可有效解决电网电压波动、谐波干扰及漏电安全问题，保障敏感设备的稳定运行。安装时需注意三相相序正确连接，输入输出端需配置断路器或熔断器作为过载保护，设备外壳应可靠接地。
