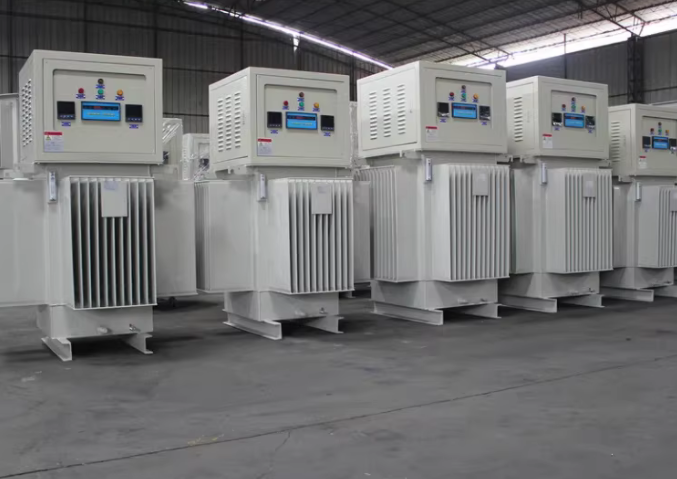

在工业生产、电力传输、大型设备运维等高压、重载场景中，电网电压波动、负载冲击等问题极易影响设备正常运行，甚至造成设备损坏、生产中断。油浸式稳压器作为一款专为高压、大功率场景设计的稳压设备，凭借油浸散热、抗冲击强、稳定性高的核心优势，成为电力系统、重工业生产、大型工程等领域的核心配套装备，为各类高功率设备提供持续、稳定、安全的电压保障，破解高压重载场景下的稳压难题。
油浸式稳压器，又称油浸式感应稳压器，核心区别于干式稳压器的关键的是其采用“油浸散热+感应调压”的核心设计，主体结构包括铁芯、绕组、油箱、散热器、调压机构及保护装置等。其工作原理基于电磁感应与油浸散热的协同作用：电网AC380V及以上高压输入后，通过铁芯与绕组的电磁感应作用，利用调压机构（如伺服电机驱动的调压绕组）改变线圈匝数比，从而精准调节输出电压，将波动的输入电压稳定在设定范围；同时，绕组与铁芯均浸泡在专用绝缘变压器油中，变压器油不仅起到良好的绝缘作用，还能快速吸收设备运行过程中产生的热量，通过油箱散热片将热量散发到空气中，实现高效散热，保障设备在长时间、高负载工况下稳定运行。
适应场合
油浸式稳压器广泛适用于SMT、CNC设备、火花机、慢走丝数控设备、进口印刷包装设备、电气成套、短、中、微波发射设备、电脑绣花机、制衣设备、电镀设备、工厂自动化设备、电梯、制冷设备、工矿企业、发电机配套、医疗CT机等各种精密机械设备。
技术参数
2-1. 产品技术参数：
(1)产品型号：TNSJA
(2)额定容量：30~2500KVA
(3)相 数：三相
(4)输入稳压范围：380V±15%
(5) 输出电压：380（相电压220）
(6) 稳压精度：±1~5%
(7) 效 率：≥95%
(8) 频 率：50Hz/60Hz
(9) 反应时间：<200毫秒
(10) 绝缘等级：B级
(11) 绝缘电阻：整机对地绝缘电阻>5MΩ
(12) 绝缘强度：正弦交流电压2500V/1min无闪路和击穿
(13) 输出波形：输出波形无畸变，无谐波增量
(14) 瞬时过载能力：2倍额定电流
(16)工作方式：长期连续运行
(17) 保护功能：过载、过压、欠压、短路保护
备注：① 稳压器的额定容量按下式计算：
式中：P —稳压器额定（输出）容量（KVA） m —相数 单相: m=1 三相: m=3，
I2 —额定输出电流（A） U2 —额定输出电压（V）（三相为线电压）
② 以上为我司常规产品的技术参数，不作为客户验收产品的依据，产品验收应依据合同书中的技术参数约定。
③ 客户如有特殊要求，可与本公司相关部门协商。
3. 环境要求
3-1.本产品在使用时，其环境要求为：
(1) 稳压器应在室内使用。
(2) 无导电或爆炸性粉尘，无腐蚀金属或破坏绝缘的气体、蒸汽或油雾。
(3) 通风良好。
(4) 平整坚固之基础。
(5) 海拔不超过1000m，大于1000m时须降额使用。（注：海拔高度超过1000m时，稳压器的负载能力将随海拔高度的升高而降低。）
(6) 环境空气温度：气温-5℃，气温+40℃。冷却空气的日平均温度不超过+30℃，年平均气温不超过+25℃，工作环境的温度变化率应不大于5K/h。（注：运行的环境温度高于规定极限值时，稳压器的负载能力将降低。）
(7) 相对湿度：≤90%RH（40℃±2℃无凝露）。
(8) 电源电压的波形近似正弦波（THD≤4%）。
(9) 电网中瞬态尖峰电压Vp-p≤2000V，无雷击。
(10) 不能暴露在放射性辐射中。
(11) 避免非正常的机械应力，如冲击和振动。
(12) 不得多台稳压器并联运行。
(13) 稳压器四周及顶部应留有足够散热空间和维护保养空间。
3-2.本产品在存放时，其环境要求为：
产品不得曝晒、淋雨。应存放在清洁、无强烈机械振动、冲击和强磁场作用、不允许有各种有害气体、易燃易爆物品及有腐蚀性的化学物品的场所内。
3-3. 本产品在运输时，其环境要求为：
产品运输时应有必须的包装物，运输过程中应避免雨、雪的直接淋袭，不应有剧烈振动、撞击和倒放。
■注意：
如果有不能满足上述规定的特殊使用条件，请您在订货时向销售商协商确立，或在使用过程中随时向我们咨询。
4. 安装接线
请在安装接线前阅读以下内容：
●在实施安装接线前，务必切断输入电源，以防触电而导致事故发生。
●产品必须由经过培训、具备电工资格的人员安装测试。
4-1. 安装前的检查
(1) 检查产品的型号、规格与您的订货资料是否一致，尤其是容量、输入/输出电压值等。
(2) 检查出厂文件（说明书、合格证等）及订货资料约定的其它应交付物品是否齐备。
(3) 检查稳压器柜内的电器元件在运输过程中有无损坏。
(4) 稳压器的紧固件必须牢固可靠，接线不允许有脱落现象，如有脱落应予紧固，特别是控制插件不能有松动或接触不良。
(5) 稳压器到货后，请用户在一个月内开箱检查并安装，以免产品长期搁置而影响质量。
4-2. 安装接线
(1)就位：
① 稳压器检验合格后，即可就位，就位过程中，要保证稳压器箱体及柜内部件不受损坏。
②就位后，要保证稳压器底盘受力均匀，箱体放置平稳。
③就位所在周围应有足够的空间余地，确保稳压器通风、维修与保养。
(2)线缆的选择：
①接线时，请选择适当的线缆及线耳，以保证输入、输出端的可靠连接。
②线缆的选择，必须考虑负载率截流量散热条件、环境状况、敷设方式、传输长度等因素。
③输入输出线线规应按稳压器的容量大小由用户酌定，注意要有一定余量。建议接稳压器的线缆用铜线，按2.5A/mm2选取。
(3)线缆连接：
① 将输入电源线接到稳压器柜内的输入接线端子上（标有“输入”字样：标有“A”、“B”、“C”）；
② 将负载线接至稳压器柜内的输出接线端子上（标有“输出”字样和相线标识：标有“a”、“b”、“c”）。
③ 将外界零线接至稳压器柜内对应的零线端子上（标有零线标识“N”）。
④ 机壳保护接地：接地线应接至稳压器接地线的位置上（标有地线标识“〨”）。
●以上说明仅供参考，请以稳压器上的标识为准。
●接线时务必按照接线端子的标识连接，切勿将输入、输出反接，切勿将相线与零线反接！零线和地线不可混淆，地线不可省略。若接错线将会导致稳压器不能正常工作，甚至损坏！
●从电源接至稳压器，稳压器接至负载的导线和导线端接头应接触良好，牢固可靠，并能通过稳压器的额定电流。
