浏览：137 次隔离变压器是工业电气系统中兼具“安全防护”与“电压适配”的核心设备，通过电磁感应实现能量传递与电气隔离，既解决了电网干扰、电压不匹配的问题，又保障了设备与人身安全。无论是精密设备的稳定运行，还是工业生产的安全保障，亦或是电力传输的高效稳定，都离不开它的支撑。

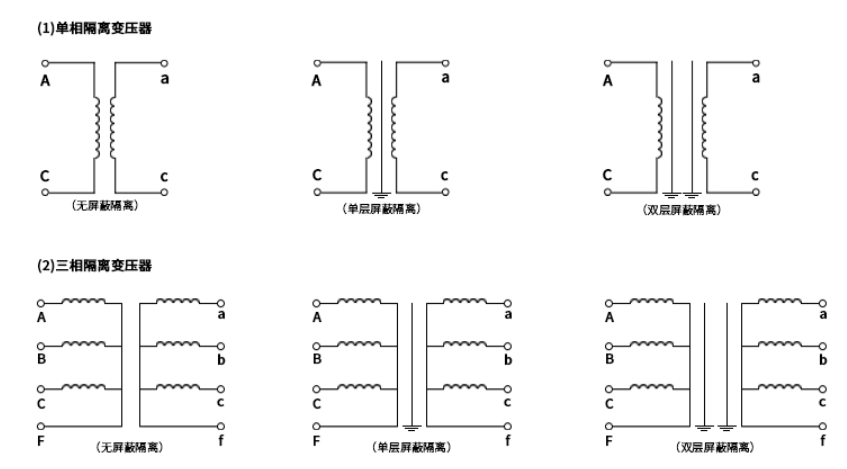

这里为你提供**单相+三相隔离变压器的标准原理图**，附图形说明、元件标注、接线组别与屏蔽结构补充，方便直接用于你的技术文档配图说明。
一、单相隔离变压器原理图（基础型+带屏蔽型）
1. 基础1:1隔离原理图
电网L1 ——→ [原边绕组N1] ——铁芯（磁耦合）—— [副边绕组N2] ——→ 负载L
电网N ——→ [原边绕组尾端] [副边绕组尾端] ——→ 负载N
（无电气直连，仅磁传递）
铁芯外壳 → 保护接地PE
核心标注：U1/U2=N1/N2；原副边无公共接地 / 零线；1:1 时仅隔离，非 1:1 可升降压。
2. 带法拉第屏蔽的抗干扰原理图（医疗/精密设备常用）
原边绕组 → 接地金属屏蔽层（PE）→ 副边绕组
（屏蔽层阻断绕组间分布电容，抑制共模噪声与浪涌）
二、三相隔离变压器标准原理图（工业主流 D/yn11 接法）
接线组别：原边△（D），副边Yn（星形带中性线），11点接线（副边线电压滞后原边330°/超前30°）
输入侧（电网三相 AC380V）
A、B、C → 原边三相绕组 首尾相接成△（无中性线）
铁芯（三相三柱/五柱，闭合磁路）
输出侧（副边三相 Yn 带中性线）
a、b、c → 三相输出线（线电压380V）
n → 中性线（引出后，相电压220V，供单相负载）
外壳/铁芯 → 保护接地 PE
图形符号（电气图纸标准画法）
- 三相变压器符号：三个相互耦合的绕组，标注 D（△）/Yn；
- 绕组间标注绝缘间隙；
- 屏蔽层用虚线框+接地符号；
- 中性线 n 单独引出，与 PE 严格分开（避免接地环流）。
三、原理补充与图示说明
1. 工作流程：三相交流电通入原边绕组 → 铁芯产生旋转交变磁场 → 副边绕组感应出对应电压（匝数比决定电压）→ 电气隔离切断直接电流回路；
2. 常见接线组：
- D/yn11：工业首选，可输出三相380V+单相220V，抑制三次谐波；
- Y/Y：用于纯三相负载，无中性线；
- Y/△：用于特定电压转换场景；
3. 原理图绘制要点
- 必须区分**原边（一次侧）**与**副边（二次侧）**，严禁直接短接；
- 保护接地 PE 单独画出，不与零线 n 混接；
- 带屏蔽的型号，一定要画出屏蔽层并标注接地；
- 标注变比（如 380V/220V、1:1）、接线组别（如 Dyn11）。
四、可直接用于文档的简易图形代码（Visio/CAD 可直接转化）
单相1:1隔离变压器
┌─────────┐ ┌─────────┐
│ 原边 │ │ 副边 │
│ 绕组 N1 │ ─┬─ │ 绕组 N2 │
└─────────┘ │ └─────────┘
│ （铁芯，磁耦合）
▼
保护接地 PE
三相 D/yn11 隔离变压器
A ────┐
B ────┼── [△ 原边] ─── 铁芯 ─── [Yn 副边] ──┬── a,b,c（380V）
C ────┘ └── n（220V）
↓
PE 接地
五、隔离变压器的主要作用是电气隔离与干扰屏蔽，原边与副边绕组无直接电气连接，仅通过磁通量传递能量，从而切断了电网与负载之间的电流回路，既能阻止电网中的浪涌、谐波、杂波等干扰信号传导至负载端，也能防止负载端的故障电流（如短路电流）反向流入电网，同时有效隔离对地电压，降低触电风险。
