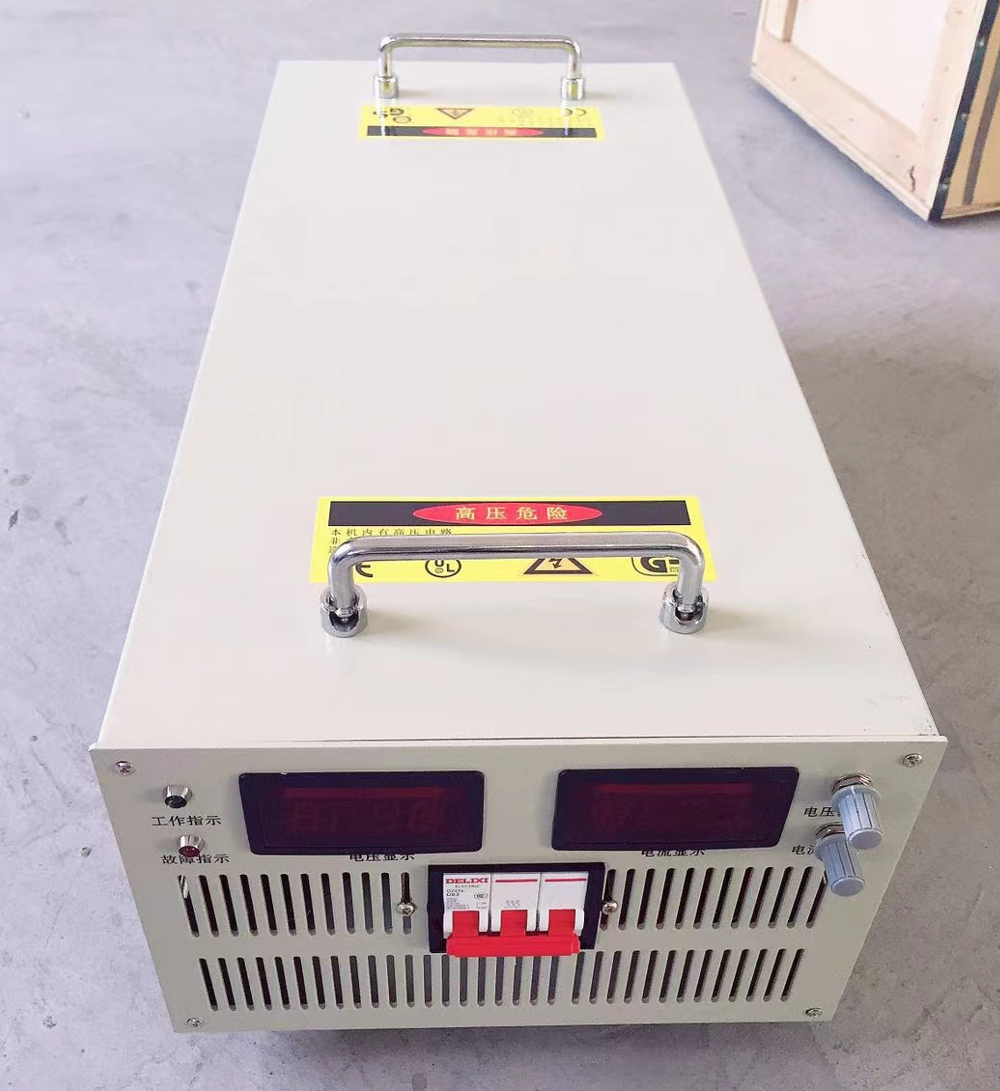

直流稳压电源的组成、工作原理及应用解析

在电子设备、工业控制、实验室测试、医疗仪器等场景中，直流稳压电源是不可或缺的核心设备——它能将家用220V交流市电，转化为稳定、纯净的直流电压，为各类电子元器件、设备提供安全可靠的供电保障。看似小巧的直流稳压电源，内部结构严谨、分工明确，每一个组成部分都承担着关键作用。今天，我们就全面拆解直流稳压电源，详解其核心组成、各模块功能及工作逻辑，让你轻松读懂它的“工作密码”。

直流稳压电源的核心使命的是“变压、整流、滤波、稳压”，无论其功率大小、精度高低，基本都由五大核心模块组成，部分高精度机型会增加辅助模块，整体遵循“交流输入→预处理→直流转换→稳压提纯→输出保护”的工作流程。不同类型的直流稳压电源（如线性稳压、开关稳压），模块细节略有差异，但核心组成框架高度一致。

一、核心组成模块：五大模块各司其职

直流稳压电源的五大核心模块，如同一条精密的“供电流水线”，从交流市电输入开始，逐步将不稳定的交流电转化为符合设备需求的稳定直流电，每一个模块都不可或缺，相互配合完成供电任务。

1. 输入电路（Input Circuit）：电源的“入口把关人”

输入电路是直流稳压电源与市电连接的第一道关卡，核心作用是对输入的220V交流市电进行初步预处理，过滤杂质、保护后续模块，避免市电波动或异常损坏电源内部元件。其主要组成包括电源线、电源开关、保险丝、EMI滤波器，部分机型还会增加浪涌保护装置。

具体功能拆解：电源线负责传输市电；电源开关控制电源的启停；保险丝是“安全卫士”，当电路出现过载、短路时，保险丝会自动熔断，切断电路，保护电源和负载设备；EMI滤波器（电磁干扰滤波器）则用于过滤市电中的高频干扰信号，同时防止电源内部产生的干扰信号反馈到市电网络，避免影响其他电子设备正常工作。对于工业场景使用的电源，还会增加浪涌吸收器，抵御市电中的电压尖峰（如雷击、电网波动），进一步提升稳定性。

2. 整流电路（Rectifier Circuit）：交流转直流的“转换器”

经过输入电路预处理后的市电，依然是正弦波交流电压，而电子设备需要的是直流电，因此整流电路的核心任务就是将交流电转化为直流电。整流电路的核心元件是整流二极管（或整流桥），根据整流方式的不同，可分为半波整流、全波整流和桥式整流，其中桥式整流因整流效率高、输出直流更平稳，是目前直流稳压电源中最常用的方式。

工作原理简单理解：整流二极管具有单向导电性，如同“单向阀门”，只允许交流电的正半周（或负半周）通过，通过组合整流二极管（如桥式整流由4个二极管组成），将正负交替的正弦波交流电，转化为单一方向的脉动直流电。但此时的直流电并非纯净的直流，而是带有明显的波纹，无法直接为精密电子设备供电，还需要后续滤波模块进一步处理。

3. 滤波电路（Filter Circuit）：直流的“提纯器”

整流电路输出的脉动直流电，含有大量的交流波纹（即纹波电压），如果直接供给电子设备，会导致设备运行不稳定、产生噪音，甚至损坏元件。滤波电路的核心作用就是过滤掉脉动直流电中的交流波纹，输出平滑的直流电，为后续稳压模块打下基础。

滤波电路的主要组成元件是电容、电感，其中电容是最核心的元件——电容具有“储存电荷、释放电荷”的特性，当脉动直流电的电压升高时，电容储存电荷；当电压降低时，电容释放电荷，从而抵消电压的波动，让输出的直流电变得平滑。对于高精度电源，会采用“电容+电感”的组合滤波方式（即LC滤波），进一步降低纹波，提升直流纯度，满足精密仪器的供电需求。

4. 稳压电路（Voltage Stabilizing Circuit）：电源的“核心心脏”

滤波后的直流电虽然平滑，但仍会受到市电波动、负载变化的影响，电压会出现微小波动，而大多数电子设备对供电电压的精度要求极高（如实验室仪器、芯片测试设备），因此稳压电路是直流稳压电源的核心模块，其作用是将滤波后的直流电，稳定在设定的输出电压值，无论市电如何波动、负载如何变化，输出电压都能保持恒定。

根据稳压原理的不同，稳压电路主要分为两种类型，对应不同的直流稳压电源：

一是线性稳压电路，核心元件是稳压管、调整管（如三极管）和取样电路，工作原理是通过取样电路实时检测输出电压，当电压出现波动时，调整管会自动调整自身的导通程度，抵消电压波动，实现稳压。线性稳压电源的优点是输出纹波小、精度高、干扰小，适合实验室、精密仪器等场景；缺点是效率较低，功率不宜过大。

二是开关稳压电路，核心元件是开关管、高频变压器、PWM控制器，工作原理是通过PWM控制器控制开关管的导通与截止，将直流电压转化为高频脉冲电压，再通过高频变压器变压、滤波后，输出稳定的直流电。开关稳压电源的优点是效率高、体积小、重量轻，适合工业设备、大功率电子设备等场景；缺点是输出纹波略高于线性稳压电源，需要额外的抗干扰设计。

此外，高精度直流稳压电源还会在稳压电路中增加基准电压源（如齐纳二极管、基准芯片），为稳压电路提供一个稳定的参考电压，进一步提升输出电压的精度。

5. 输出电路（Output Circuit）：电源的“出口配送员”

输出电路是直流稳压电源向负载设备供电的最后一道环节，核心作用是将稳压后的纯净直流电，安全、稳定地输送给负载，同时提供必要的保护功能，避免负载故障影响电源，或电源异常损坏负载。其主要组成包括输出端子、电压/电流调节旋钮、显示屏、保护电路（过流、过压、短路保护）。

具体功能拆解：输出端子（如香蕉插头、接线柱）用于连接负载设备的电源线；电压/电流调节旋钮用于调节输出电压和电流的大小，满足不同负载的供电需求；显示屏用于实时显示输出电压、电流、功率等参数，方便用户观察和调整；保护电路是输出电路的“安全屏障”，当负载出现过流、短路，或输出电压异常升高时，保护电路会自动切断输出，待故障排除后，方可恢复供电，有效保护电源和负载设备的安全。

二、辅助组成模块：提升电源性能与安全性

除了五大核心模块，中高端直流稳压电源还会增加一些辅助模块，进一步提升电源的性能、精度和安全性，适配更复杂的应用场景：

1.  取样与反馈电路：与稳压电路配合，实时检测输出电压和电流，将检测信号反馈给稳压模块，实现闭环控制，提升稳压精度；

2.  基准电压源：提供稳定的参考电压，确保稳压电路的输出精度，常见于高精度线性稳压电源；

3.  散热模块：包括散热片、散热风扇，用于散发电源工作过程中产生的热量，避免元件因高温老化、损坏，延长电源使用寿命，大功率开关电源尤为重要；

4.  控制与显示模块：除了基础的旋钮和显示屏，高端机型还会增加单片机、触控屏，支持电压/电流的精准设定、定时控制、数据记录，甚至通过RS485、USB接口实现远程控制；

5.  反接保护电路：防止负载正负极接反，导致电源或负载损坏，尤其适用于便携式电子设备供电场景。

三、直流稳压电源的工作流程（完整梳理）

了解了各模块的功能后，我们可以梳理出直流稳压电源的完整工作流程，清晰看到各模块的配合逻辑：

1.  市电输入：220V交流市电通过输入电路（电源线、开关、保险丝、EMI滤波器），去除干扰、保障安全后，进入整流电路；

2.  整流转换：整流电路通过整流二极管（或整流桥），将交流电转化为脉动直流电；

3.  滤波提纯：滤波电路通过电容、电感，过滤脉动直流电中的交流波纹，输出平滑的直流电；

4.  稳压校准：稳压电路（线性/开关）将平滑直流电稳定在设定电压值，通过取样反馈电路实时调整，确保电压恒定；

5.  安全输出：输出电路将稳定、纯净的直流电通过输出端子输送给负载，同时通过保护电路监控工作状态，出现异常立即切断输出。

四、不同类型直流稳压电源的组成差异

根据工作原理的不同，直流稳压电源主要分为线性稳压电源和开关稳压电源，两者的核心组成模块存在一定差异，适用场景也不同，具体对比如下：

1.  线性稳压电源：核心组成是“输入电路→整流电路→滤波电路→线性稳压电路→输出电路”，结构相对简单，无高频变压器和开关管，输出纹波小、精度高，但效率低、体积大，适合实验室、精密仪器等对电源纯度要求高的场景；

2.  开关稳压电源：核心组成是“输入电路→整流滤波电路→开关管→高频变压器→整流滤波电路→稳压电路→输出电路”，增加了开关管、高频变压器，结构更复杂，效率高、体积小、重量轻，但输出纹波略高，适合工业设备、大功率电子设备等对效率和体积要求高的场景。

五、总结：组成决定性能，适配才是关键

直流稳压电源的五大核心模块（输入、整流、滤波、稳压、输出），共同构成了“交流转直流、不稳定转稳定”的完整体系，每一个模块的性能都直接影响电源的整体表现——输入电路决定安全性，整流滤波决定直流纯度，稳压电路决定输出精度，输出电路决定使用便利性和安全性。

无论是实验室使用的高精度线性稳压电源，还是工业场景使用的大功率开关稳压电源，其核心组成框架始终不变，差异仅在于模块的材质、精度和辅助功能。在选择直流稳压电源时，需根据负载的电压、电流需求，以及对精度、效率、体积的要求，选择合适类型的电源，才能更好地保障设备的稳定运行。

简单来说，直流稳压电源的本质，就是通过一系列模块的协同工作，“驯服”不稳定的市电，为电子设备提供一份“纯净、稳定、安全”的直流供电，是电子设备正常工作的“动力基石”。
